上海川滬閥門有限公司
電動對夾蝶閥

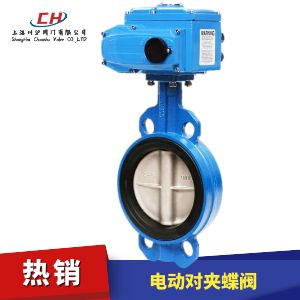

電動對夾蝶閥 型號:CHD971X/CHD971F/CHD973F/CHD973H

電動對夾蝶閥是一種轉角90°的旋轉類蝶閥,連接方式為對夾連接。輸入控制信號(4-20mA或1-5VDC)及單項電源即可控制運轉,具有功能強、體積小、性能可靠、配套簡單、流通能力大,特別適用于介質是粘稠,含顆粒、纖維性質的場合。可廣泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。

附件選型
電動對夾蝶閥配開關型電動執行機構(電壓AC220、AC380、AC110、DC24等)和調節型電動執行機構(控制信號4-20mA電流信號或1-5V或0-10V電壓信號等)。選配防爆型電動執行機構,標配防爆等級ExdII BT4(定做其他防爆等級電動執行機構)。

電動對夾蝶閥 技術參數

公稱通徑DN(mm) 50~1200
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0~90°
泄露量 按GB/T4213-92,為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

電動對夾蝶閥 零部件參數

底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套 銅合金、304、316
閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷 25、35、45
上、下閥軸 2Cr13、304、316、316L
上軸套 銅合金、304、316
填料 聚四氟乙烯/柔性石墨
填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M

電動對夾蝶閥 技術規范

公稱通徑DN(mm) DN50~1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5~0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等

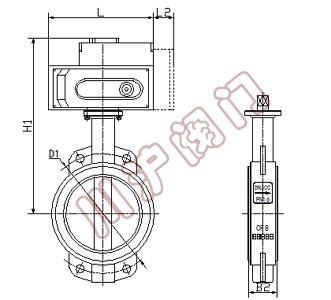

電動對夾蝶閥 結構圖

電動對夾蝶閥 結構圖

電動對夾蝶閥 外形尺寸

公稱通徑DN L L2 B2 H1 D1
50 161 40 42.6 297 92
65 161 40 45.6 310 106
80 161 40 45.6 331 122
100 188 40 51.6 348 150
125 268 40 55.6 428 177
150 268 40 55.6 447 204
200 268 40 59.6 481 260
250 268 40 67.6 520 314
300 268 40 77.6 548 370
350 268 40 79 583 422
400 268 40 105 615 473
450 268 40 112 819 526
500 268 40 129 847 577
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要電動對夾蝶閥產品詳細樣本。
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥(材質碳鋼、橡膠密封、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥(材質不銹鋼、橡膠密封、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動調節蝶閥
  • 電動蝶閥
    電動調節蝶閥(材質碳鋼、橡膠密封、配調節型電動執行器、輸入輸出信號4-20mA)
  • 電動調節蝶閥
  • 電動蝶閥
    電動調節蝶閥(材質不銹鋼、橡膠密封、配調節型電動執行器、輸入輸出信號4-20mA)
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥(材質碳鋼、橡膠密封、法蘭連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動蝶閥
  • 電動蝶閥
    電動蝶閥(材質碳鋼、橡膠密封、法蘭連接、配調節型電動執行器、輸入輸出信號4-20mA)
  • 電動硬密封蝶閥
  • 電動蝶閥
    電動硬密封蝶閥(材質碳鋼、三偏心硬密封、對夾連接、配調節型電動執行器)
  • 電動硬密封蝶閥
  • 電動蝶閥
    電動硬密封蝶閥(材質碳鋼、三偏心硬密封、法蘭連接、配開關型電動執行器)
  • 電動塑料蝶閥
  • 電動蝶閥
    電動塑料蝶閥(材質UPVC、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動襯膠蝶閥
  • 電動蝶閥
    電動襯膠蝶閥(材質碳鋼襯膠、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動襯氟蝶閥
  • 電動蝶閥
    電動襯氟蝶閥(材質碳鋼襯氟、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動真空蝶閥
  • 電動蝶閥
    電動真空蝶閥(材質不銹鋼、對夾連接、配開關型電動執行器,帶無源觸點反饋)
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥(材質碳鋼、法蘭連接、配智能一體化電動執行器、帶遙控器)
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥(材質不銹鋼、法蘭連接、配調節型電動執行器、輸入輸出信號4-20mA)
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥(材質碳鋼、法蘭連接、配開關型電動執行器、帶無源觸點反饋)
  • 電動通風蝶閥
  • 電動蝶閥
    電動通風蝶閥(材質碳鋼、法蘭連接、帶高溫支架、適合高溫煙氣中使用)
  • 電動四氟蝶閥
  • 電動蝶閥
    電動四氟蝶閥(材質碳鋼、四氟密封、配開關型電動執行器、帶無源觸點反饋)
  • 電動四氟蝶閥
  • 電動蝶閥
    電動四氟蝶閥(材質不銹鋼、四氟密封、對夾連接、配開關型電動執行器、帶無源觸點反饋)
  • 防爆型電動蝶閥
  • 電動蝶閥
    防爆型電動蝶閥(材質碳鋼、四氟密封、配防爆型電動執行器、開關型帶觸點反饋)
  • 防爆型電動蝶閥
  • 電動蝶閥
    防爆型電動蝶閥(材質碳鋼、三偏心硬密封、配防爆型電動執行器、開關型帶觸點反饋)

電動對夾蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

電動對夾蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
