上海川滬閥門有限公司

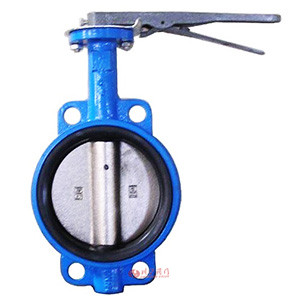

軟密封蝶閥圖片

軟密封蝶閥 型號:D71X/D71F/D71J

軟密封蝶閥是由手柄和蝶閥組成,連接方式為對夾連接。選用不同的密封介質可以適用于不同的場合,密封面有丁晴橡膠(適用溫度≤80℃)、聚四氟乙烯(適用溫度≤150℃),廣泛適用于液體、粉體、和顆粒物場合。選用襯氟對夾蝶閥可以使用在腐蝕性高的場合。因為驅動力為手柄,使用在口徑較小的場合。

執行機構選型
軟密封蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動對夾蝶閥(開關型和調節型控制信號4-20mA)和氣動對夾蝶閥(開關型和調節型控制信號4-20mA)

軟密封蝶閥 零部件參數

零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O

軟密封蝶閥 性能參數

設計標準 GB12238
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 蝸輪、手動、電動、氣動

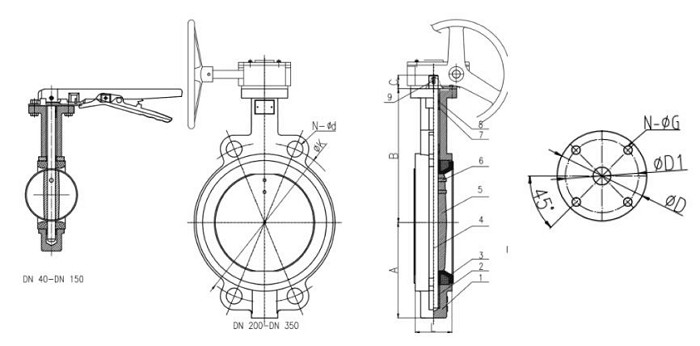

蝸輪軟密封蝶閥 結構圖

軟密封蝶閥結構圖

軟密封蝶閥 安裝尺寸

SIZE A B C L DIN PN 10 DIN PN 16 ANSI 150LB JIS 10K ISO 5211 Top
mm in ?K N-?d ?K N-?d ?K N-?d ?K N-?d ?D ?D1 N-?G Flange
40 1.5" 67 141 32 33 110 4-?18 110 4-?18 98.5 4-?16 105 4-?19 65 50 4-?8 F05
50 2" 67 141 32 43 125 4-?18 125 4-?18 120.6 4-?19 120 4-?19 65 50 4-?8 F05
65 2?" 75 151 32 46 145 4-?18 145 4-?18 139.7 4-?19 140 4-?19 65 50 4-?8 F05
80 3" 95 160 32 46 160 8-?18 160 8-?18 152.4 4-?19 150 8-?19 65 50 4-?8 F05
100 4" 111 180 32 52 180 8-?18 180 8-?18 190.5 8-?19 175 8-?19 90 70 4-?10 F07
125 5" 129 193 32 56 210 8-?18 210 8-?18 215.9 8-?22.4 210 8-?23 90 70 4-?10 F07
150 6" 142 207 32 56 240 8-?22 240 8-?22 241.3 8-?22.4 240 8-?23 90 70 4-?10 F07
200 8" 170 240 45 60 295 8-?22 295 12-?22 298.4 8-?22.4 290 12-?23 125 102 4-?12 F10
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要軟密封蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥(材質不銹鋼、對夾連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、對夾連接、四氟密封、帶手柄)
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥(材質鋁合金、法蘭連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪)
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥(閥體材質碳鋼、對夾連接、帶蝸輪箱)
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥(閥體材質碳鋼、法蘭連接、帶蝸輪箱)
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥(閥體材質碳鋼、橡膠密封、對夾式)
  • 信號蝶閥
  • 蝶閥
    信號蝶閥(閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱)
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥(材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱)
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥(閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱)

軟密封蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

軟密封蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
