上海川滬閥門有限公司

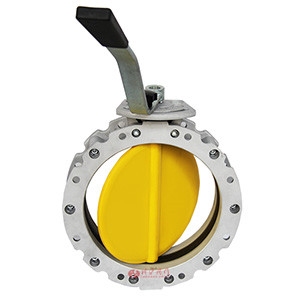

粉體蝶閥圖片

粉體蝶閥 型號:LF

粉體蝶閥由粉體板、NBR密封圈,覆以耐磨高分子材料加工而成,具有重量輕、安裝維護簡便等特點,是一種性價比極高的粉體閥門。有手動、電動、氣動、齒輪馬達帶動等驅動裝置,可互為調換。

執行機構選型
粉體蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動粉體蝶閥(開關型和調節型控制信號4-20mA)和氣動粉體蝶閥(開關型和調節型控制信號4-20mA)

粉體蝶閥 零部件參數

型號 LF
公稱通徑 DN100-DN400
壓力(Mpa) 0.6-1.6
主要零件 閥體 壓鑄鋁合金
閥板 碳鋼內襯板,覆以耐磨高分子材料
密封圈 丁晴橡膠(NBR)
適用介質 水泥、泥漿、粉體
適用溫度(℃) -15--100
驅動原件 型號 手柄

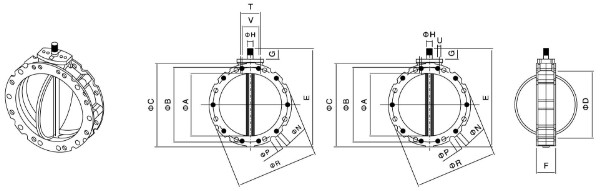

粉體蝶閥 單法蘭 結構圖

粉體蝶閥結構圖

粉體蝶閥 單法蘭 外形尺寸

型號 φA φB φC φD E F G φH φH孔徑×數量 φP外凹槽直徑×數量 φR S T U V Z KG
L1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
L1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
L1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
L1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
L1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
L1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
L1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5

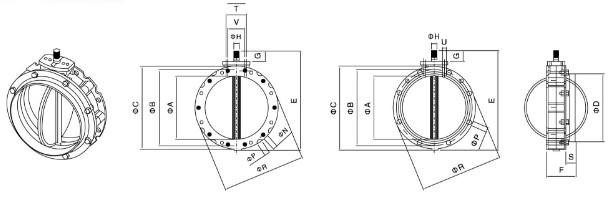

粉體蝶閥 雙法蘭 結構圖

粉體蝶閥結構圖

粉體蝶閥 雙法蘭 外形尺寸

型號 φA φB φC φD E F G φH φH孔徑×數量 φP外凹槽直徑×數量 φR S T U V Z KG
L2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
L1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
L2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
L2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
L1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
L2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
L2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要粉體蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥(材質不銹鋼、對夾連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、對夾連接、四氟密封、帶手柄)
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥(材質鋁合金、法蘭連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪)
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥(閥體材質碳鋼、對夾連接、帶蝸輪箱)
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥(閥體材質碳鋼、法蘭連接、帶蝸輪箱)
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥(閥體材質碳鋼、橡膠密封、對夾式)
  • 信號蝶閥
  • 蝶閥
    信號蝶閥(閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱)
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥(材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱)
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥(閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱)

粉體蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

粉體蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
