上海川滬閥門有限公司

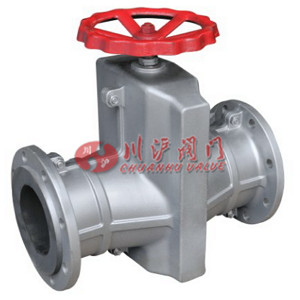

鋁合金管夾閥圖片

鋁合金管夾閥 型號:GJ41X

鋁合金管夾閥由閥體、 橡膠管套、 大小閥桿、 壓板、 拉桿、 托架、手輪等零件組成。當順時針轉動手輪時, 使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉, 反之即行開啟。 這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。
注意事項:因橡膠管套承受力小, 所以在開閉時, 操作人員旋轉手輪時只要感到適量抵觸, 均達到開閉極點。 切勿盡力及多人輔助, 奔
用其他工具開閉。
安裝與維護: 1)本閥門在管道上任意安裝, 沒有介質流向限制;2)本閥門維護成本低, 沒有需要定期更換的閥座、 密封填料、 名
封圈或伸縮管。 膠管是管夾閥唯一需要更換的零件,一旦更換了膠管, 閥門就像新閥門一樣。

鋁合金管夾閥 技術參數

閥體 鋁合金、鑄鐵、鑄鋼
套管 橡膠
壓板 鑄鐵
拉桿 鑄鐵
托架 球墨鑄鐵
手輪 鑄鐵
耐溫 ≤80℃
適用介質 礦漿、磨料、干濕型粉塵類

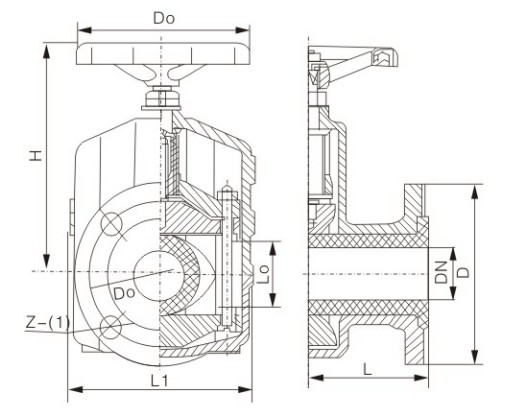

鋁合金管夾閥 結構圖

鋁合金管夾閥結構圖

鋁合金管夾閥 安裝尺寸

公稱通徑 (DN) 公稱壓力 (MPa) 工作壓力 (MPa) L L1 Lo D D1 Do H z-d> 重量
(kg)
25 0.6 0.6 142 124 31 115 85 120 150 4-14 3
32 160 145 40 *140 100 140 174 4-18 4.5
40 180 157 50 *150 110 140 186 4-18 5.5
50 210 160 60 160 125 160 205 4-18 7.5
65 250 199 74 180 145 160 238 4-18 9.0
80 300 222 88 195 160 200 241 4-18 13.5
100 350 250 106 215 180 240 301 8-18 20
125 430 318 134 245 210 280 360 8-18 27.5
150 500 350 158 280 240 320 405 8-23 43
200 650 446 206 335 295 560 545 8-23 85
250 0.4 0.4 800 516 256 *395 350 560 632 12-23 138
300 950 562 304 *445 400 620 741 12-23 195
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要鋁合金管夾閥產品詳細樣本。
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質碳鋼、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鋁合金、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配精小型電動執行器、調節型、電壓AC220V)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鑄鐵、法蘭連接、配雙作用或單作用氣缸、帶控制附件)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、配雙作用或單作用氣缸、帶控制附件)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、一體化設計、重量輕結構緊湊)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、一體化設計、重量輕結構緊湊、配電磁閥)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質碳鋼、法蘭連接、一體化設計、重量輕結構緊湊)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質鑄鐵、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質鋁合金、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質碳鋼、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動隔膜閥
  • 管夾閥
    手動隔膜閥(材質鑄鐵、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動隔膜閥
  • 管夾閥
    手動隔膜閥(材質鑄鐵、法蘭連接、帶手輪、四氟襯套、可根據現場介質選用)
  • 氣動隔膜閥
  • 管夾閥
    氣動隔膜閥(材質鑄鐵、法蘭連接、橡膠襯套,配氣缸帶手動,帶限位開關)
管夾閥說明書 下載

鋁合金管夾閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

鋁合金管夾閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
