上海川滬閥門有限公司

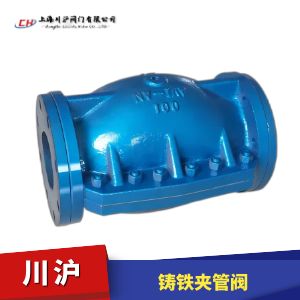

鑄鐵管夾閥圖片

鑄鐵管夾閥 型號:GJ841X

GJ841X鑄鐵管夾閥由閥體、橡膠管套、閥蓋等零件組成。控制介質未輸入時,橡膠管套和閥體之間的空腔與大氣連通,膠套受流體壓力處于向外張緊狀態.因為管套內有一定角度排列的增強簾布層,使管套軸向和徑向壓力相互平衡,所以管套的長度與直徑不會因為流體壓力而變化.當控制介質進入管套與閥體之間的空腔時,橡膠管套在介質壓力下變形截流。
①本閥門在管道上任意安裝,沒有介質流向限制。
②本閥門維護成本低,只需根據實際使用情況更換橡膠管套。

鑄鐵管夾閥 技術參數

閥體材質 鋁合金
公稱通徑 DN40~DN300
公稱壓力 PN6 bar
閥門類型 直通式
連接方式 法蘭連接
適用工況

中等濃度的酸、任意濃度的堿鹽、漿料,易結垢、含顆粒的介質

驅動方式 壓縮氣源
控制方式 開關型、調節型

鑄鐵管夾閥 優點

1、全通徑,無流量限制

2、在中心線關閉,提高閥套壽命

3、僅閥套與介質接觸,僅有一個易磨損部件

4、自清潔功能,不卡塞

5、閥套材料有多種選擇,滿足介質需要

6、堅固的設計,維修服務間隔延長

7、專為含有腐蝕性、研磨性的工況設計

夾管閥內膽是夾管閥中唯一與介質接觸的部件,是夾管閥中最重要的部件,是夾管閥的“核心所在”,是任何夾管閥耐磨、耐腐蝕、承壓和抗曲撓等多種冋題的關鍵所在。夾管閥的質量取決于內膽的質量。上海川滬閥門夾管閥內膽采用頂級原料,先進技術工藝保證了其高耐磨、強防腐和更長的使用壽命。

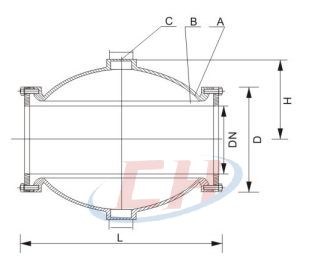

鑄鐵管夾閥 結構圖

鑄鐵管夾閥結構圖

鑄鐵管夾閥 安裝尺寸

公稱通徑
(DN)
外形尺寸 法蘭標準
L H 1 D
20 155 70 75 105 PN10
25 160 75 155 70 PN10
40 190 85 110 145 PN10
50 210 95 125 160 PN10
65 250 115 145 180 PN10
80 300 130 160 195 PN10
100 350 185 180 215 PN10
150 500 245 240 280 PN10
220 550 270 295 335 PN10
250 560 285 350 390 PN10
300 706 365 400 440 PN10

鑄鐵管夾閥 注意事項

◆更換內襯套、清潔夾管閥或進行其它任何操作之前,一定要關閉氣源供應,并要斷開近制氣的連接。

◆在夾管閥運行時,一定要確保身體部位、工具或其它特體與之接觸。

◆在閥門接觸到到輸送介質/產品之前,要了解并遵照安全數據表中的說明。

◆當介質的輸送溫度較高時,不要觸摸夾管閥(有造成灼傷的危險)

◆只有在設備已經關機并處于無壓狀態時,允許拆卸夾管閥。

◆為防止夾管閥的最大允許工作壓力/控制壓力過載,設備中須安裝配備壓力限制器和安全閥。

◆不穩定氣體,不能作工作介質使用。

◆請注意,應用的介質或隨夾管閥應用環境的不同,有產生靜電的可能。

◆選用夾管閥材料,除要考慮閥門本身的使用壽命,還要考慮驅動部件(氣路控制、電磁閥等),一旦內襯套發生損壞,介質有可能進入到控制線路中去。

由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要鑄鐵管夾閥產品詳細樣本。
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質碳鋼、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鋁合金、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配多回轉電動執行器、開關型、電壓AC380V)
  • 電動管夾閥
  • 管夾閥
    電動管夾閥(材質鑄鐵、法蘭連接、配精小型電動執行器、調節型、電壓AC220V)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鑄鐵、法蘭連接、配雙作用或單作用氣缸、帶控制附件)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、配雙作用或單作用氣缸、帶控制附件)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、一體化設計、重量輕結構緊湊)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質鋁合金、法蘭連接、一體化設計、重量輕結構緊湊、配電磁閥)
  • 氣動管夾閥
  • 管夾閥
    氣動管夾閥(閥體材質碳鋼、法蘭連接、一體化設計、重量輕結構緊湊)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質鑄鐵、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質鋁合金、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動管夾閥
  • 管夾閥
    手動管夾閥(材質碳鋼、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動隔膜閥
  • 管夾閥
    手動隔膜閥(材質鑄鐵、法蘭連接、帶手輪、橡膠襯套、可根據現場介質選用)
  • 手動隔膜閥
  • 管夾閥
    手動隔膜閥(材質鑄鐵、法蘭連接、帶手輪、四氟襯套、可根據現場介質選用)
  • 氣動隔膜閥
  • 管夾閥
    氣動隔膜閥(材質鑄鐵、法蘭連接、橡膠襯套,配氣缸帶手動,帶限位開關)
管夾閥說明書 下載

鑄鐵管夾閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

鑄鐵管夾閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
