上海川滬閥門有限公司

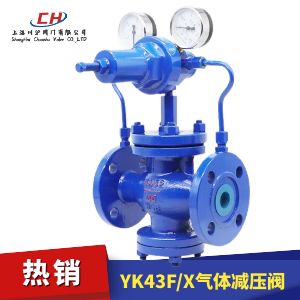

YK43X型氣體減壓閥圖片

YK43X型氣體減壓閥 型號:YK43X

YK43X型氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

使用范圍
YK43X型氣體減壓閥主要用于氣體管路,如空氣、氮?dú)狻⒀鯕狻錃狻⒁夯瘹狻⑻烊粴獾葰怏w。

YK43X型氣體減壓閥 技術參數

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 X/F(聚四氟乙稀/橡膠):OY(硬密封):GB12245-1989

YK43X型氣體減壓閥 零部件參數

零件名稱 零件材料
閥體閥蓋底蓋 WCB/FCB*
閥座閥盤 2Cr13/304*
缸套 2Cr13/25(鍍硬鉻)/304*
活塞 2Cr13/銅合金/銅合金*
活塞環 合金鑄鐵/對位聚苯*
導閥座導閥桿 2Cr13/304*
膜片 1Cr18Ni9Ti
主閥導閥彈簧 50CrVA
調節彈簧 60Si2Mn
密封墊(X/F型號) 橡膠/聚四氟乙稀
導閥體導閥蓋 25/304*

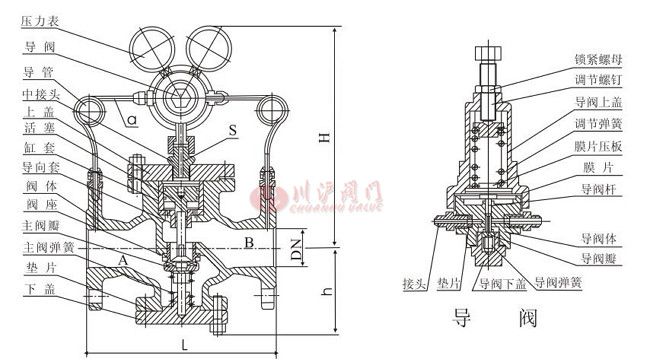

YK43X型氣體減壓閥 結構圖

YK43X型氣體減壓閥結構圖

YK43X型氣體減壓閥 外形尺寸

DN PN16 PN25 PN40 PN64 PN16 PN25 PN40 PN64 PN16 PN25 PN40 PN64
L H h
15 160 160 180 180 305 305 305 305 95 95 95 95
20 160 160 180 180 305 305 305 305 95 95 95 95
25 180 200 200 200 305 305 305 305 95 95 95 95
32 200 200 220 220 305 305 305 305 95 95 95 95
40 220 220 240 240 330 330 330 330 110 110 110 110
50 250 250 270 270 330 330 330 330 1 10 110 1 10 110
65 260 260 280 300 330 330 330 330 110 110 110 110
80 310 310 330 330 355 355 355 355 155 155 155 155
100 350 350 380 380 355 355 355 355 155 155 155 155
125 400 400 450 450 420 420 420 420 200 200 200 200
150 450 450 500 500 420 420 420 420 200 200 200 200
200 500 500 560 560 475 475 475 475 230 230 230 230
250 600 600     510 510 510 510 280 280 280 280
300 800 800     560 560 560 560 320 320 320 320
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要YK43X型氣體減壓閥產品詳細樣本。
  • 氣體減壓閥
  • 氣體減壓閥
    氣體減壓閥(材質碳鋼、法蘭連接、適合氣體場合減壓使用)
  • 氣體減壓閥
  • 氣體減壓閥
    氣體減壓閥(材質不銹鋼、法蘭連接、適合氣體場合減壓使用)
  • 氣體減壓閥
  • 氣體減壓閥
    氣體減壓閥(材質不銹鋼、法蘭連接、適合高壓氣體減壓使用)
  • 氣體減壓閥
  • 氣體減壓閥
    氣體減壓閥(材質不銹鋼、法蘭連接、適合氣體場合減壓使用)

YK43X型氣體減壓閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

YK43X型氣體減壓閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
