上海川滬閥門有限公司

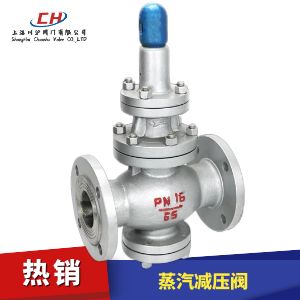

Y43H型蒸汽減壓閥圖片

Y43H型蒸汽減壓閥 型號:Y43H

Y43H型蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

使用范圍
Y43H型蒸汽減壓閥主要用于蒸汽管路,起減壓穩壓作用。

Y43H型蒸汽減壓閥 技術參數

公稱壓力(Mpa) 1.6 2.5
殼體試驗壓力(Mpa)* 2.4 3.75
密封試驗壓力(Mpa) 1.6 2.5
高進口壓力(Mpa) 1.6 2.5
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
小壓差 0.15 0.15
滲漏量 GB12245-1989

Y43H型蒸汽減壓閥 零部件參數

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 閥盤 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13/銅合金
活塞環 合金鑄鐵
導閥座 導閥桿 2Cr13
膜片 1Cr18Ni9Ti
主閥彈簧 50CrVA
導閥主彈簧 50CrVA
調節彈簧 60Si2Mn

Y43H型蒸汽減壓閥 結構圖

Y43H型蒸汽減壓閥結構圖

Y43H型蒸汽減壓閥 外形尺寸

公稱壓力 公稱通徑
DN(mm)
尺寸(mm)
L D D1 b Z-фd D3 H1 H2
1.6Mpa 25 180 115 85 14 4-18 115 101 315
32 200 135 100 16 4-18 130 107 320
40 220 145 100 16 4-18 145 113 325
50 250 160 125 16 4-18 155 120 335
65 280 180 145 18 4-18 170 140 365
80 310 195 160 20 8-18 200 150 385
100 350 215 180 20 818 200 150 385
125 400 245 210 22 8-18 235 185 425
150 450 280 240 24 8-23 265 210 445
2.5Mpa 25 180 115 85 16 4-14 115 101 315
32 200 135 100 18 4-18 130 107 320
40 220 145 110 18 4-18 145 113 325
50 250 160 125 20 4-18 155 120 335
65 280 180 145 22 8-18 170 140 365
80 310 195 160 22 8-18 200 150 385
100 350 230 190 24 8-23 200 150 385
125 400 270 220 28 8-25 235 185 425
150 450 300 250 30 8-25 265 210 445
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要Y43H型蒸汽減壓閥產品詳細樣本。
  • 碳鋼蒸汽減壓閥
  • 碳鋼蒸汽減壓閥
    碳鋼蒸汽減壓閥(材質碳鋼、法蘭連接、適合蒸汽場合減壓使用)
  • 不銹鋼蒸汽減壓閥
  • 不銹鋼蒸汽減壓閥
    不銹鋼蒸汽減壓閥(材質不銹鋼、法蘭連接、適合蒸汽場合)
  • 大口徑蒸汽減壓閥
  • 大口徑蒸汽減壓閥
    大口徑蒸汽減壓閥(材質碳鋼、法蘭連接、適合蒸汽場合減壓使用)
  • 大口徑蒸汽減壓閥
  • 大口徑蒸汽減壓閥
    大口徑蒸汽減壓閥(材質碳鋼、法蘭連接、適合蒸汽場合減壓使用)
  • 高靈敏度蒸汽減壓閥
  • 高靈敏度蒸汽減壓閥
    高靈敏度蒸汽減壓閥(材質碳鋼、法蘭連接、適合蒸汽場合減壓)
  • 高靈敏度蒸汽減壓閥
  • 高靈敏度蒸汽減壓閥
    高靈敏度蒸汽減壓閥(材質碳鋼、高靈敏度、適合蒸汽場合減壓)
  • YG43H蒸汽減壓閥
  • YG43H蒸汽減壓閥
    YG43H蒸汽減壓閥(材質碳鋼、高靈敏、適合蒸汽場合減壓)
  • 內螺紋蒸汽減壓閥
  • 內螺紋蒸汽減壓閥
    內螺紋蒸汽減壓閥(材質碳鋼、螺紋連接、適合蒸汽場合減壓)

Y43H型蒸汽減壓閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

Y43H型蒸汽減壓閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
