上海川滬閥門有限公司

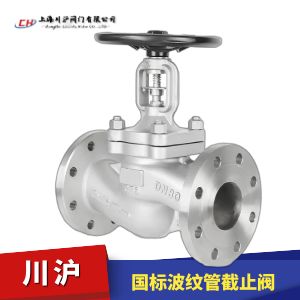

不銹鋼波紋管截止閥圖片

不銹鋼波紋管截止閥 型號:BJ41W

BJ41W不銹鋼波紋管截止閥可廣泛應用于石油、化工、制藥、電力、冶金等行業。

產品特點:
1、波紋管密封截止閥,其關鍵部件金屬波紋管,下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊焊接,在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏。
2、閥瓣采用錐形設計,密封面與介質成流線形,密封性能更好,使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效,閥桿填料也會避免泄漏,并符合國際密封標準。
4、閥蓋上自帶有加脂接頭,可直接對閥桿、螺母和軸套進行潤滑,不像傳統的只對螺紋加潤滑油。
5、人體工程學設計手輪,使用壽命更長,操作輕松便捷,更安全可靠。

不銹鋼波紋管截止閥 技術參數

設計標準 GB/T 12235-2007
結構長度 GB/T 12221-2005
連接法蘭 HG/T 20592-2009
試驗和檢驗 JB/T 9092-99

不銹鋼波紋管截止閥 性能規范

公稱壓力 PN     Mpa
  試驗壓力 強度試驗 1.5×PN
密封試驗 1.1×PN
氣密封試驗 0.6
波紋管組件試驗 1.5×PN
適用溫度 -196℃~600℃

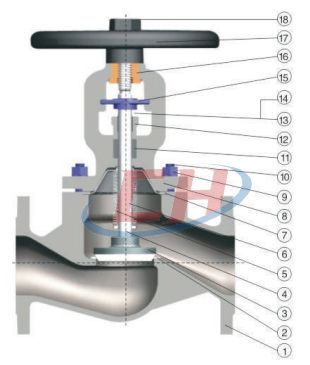

不銹鋼波紋管截止閥 零部件

不銹鋼波紋管截止閥零部件

不銹鋼波紋管截止閥 零部件參數

序號 名稱 材質Material
1 閥體 WCB、CF8、CF8M
2 閥座 304、Stellite
3 閥辯 2Cr13、F304、F316
4 軸銷 SS304、SS316
5 波紋管組件 SS304、SS316L
6 閥桿 20Cr13、F304、F316
7 墊片 柔性石墨+不銹鋼
8 閥蓋 WCB、CF8、CF8M
9 六角螺母 ASTM A194-2H、A194-8
10 雙頭螺栓 ASTM A193-B7、A193-B8
11 填料 柔性石墨
12 壓板 WCB、CF8
13 千斤螺栓 ASTM A193-B7、A193-B8
14 六角螺母 ASTMA194-2H、A194-8
15 定位片 銅合金、D2、BL2
16 閥母 碳鋼
17 手輪 45#
18 并帽 45#

不銹鋼波紋管截止閥 結構圖

不銹鋼波紋管截止閥結構圖

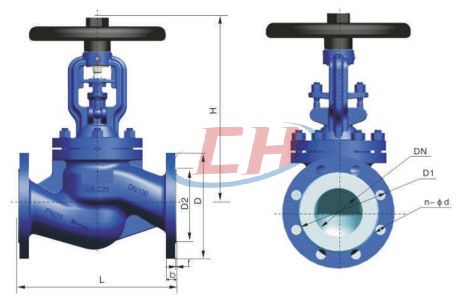

不銹鋼波紋管截止閥 外形尺寸

口徑
DN
主要連接尺寸
總長(L) 外圓(D) 中心(D1) 水線(D2) 法蘭厚(b) 水線厚(1) n- φd
PN 16
15 130 95 65 45 16 2 4- φ14
20 150 105 75 58 18 2 4- φ14
25 160 115 85 68 18 2 4- φ14
32 180 140 100 78 18 2 4- φ18
40 200 150 110 88 18 3 4- φ18
50 230 165 125 102 20 3 4- φ18
65 290 185 145 122 20 3 4- φ18
80 310 200 160 138 20 3 8- φ18
100 350 220 180 158 20 3 8- φ18
125 400 250 210 188 22 3 8- φ18
150 480 285 240 212 22 3 8- φ22
200 600 340 295 268 24 3 12- φ22
250 730 405 355 320 26 3 12- φ26
300 850 460 410 378 28 4 12- φ26
350 980 520 470 438 30 4 16- φ26
400 1100 580 525 490 32 4 16- φ30
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要不銹鋼波紋管截止閥產品詳細樣本。

不銹鋼波紋管截止閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

不銹鋼波紋管截止閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
