上海川滬閥門有限公司

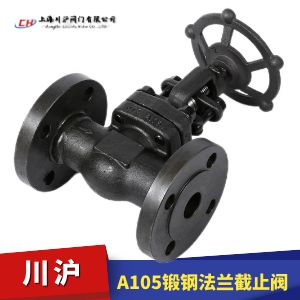

A105鍛鋼法蘭截止閥圖片

A105鍛鋼法蘭截止閥 型號:J41H

A105鍛鋼法蘭截止閥J41H可廣泛應用于石油、化工、制藥、電力、冶金等行業。適用于壓力PN16~160工作溫度-29℃~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,A105鍛鋼法蘭截止閥J41H適用介質為水、油品、蒸汽、酸性介質等

產品:
國標公稱壓力:PN1.6MPa ~ PN2.5MPa
美標:Class150 ~ 2500lb
日標:JIS 10K ~ 20K
公稱通徑:DN15 ~ DN50 (1/2" ~ 2")
連接方式:承插焊接、對焊、內螺紋、法蘭等
常用材質:A105、F304、F316等
適用溫度:-196℃ ~ 550 ℃等

A105鍛鋼法蘭截止閥 技術參數

設計制造 BS5352、MSS SP-118
連接端尺寸

1)承插口尺寸按ANSI B16.11;JB/T 1751
2)螺紋端尺寸按ANSI B1.20.1;JB/T7306
3)對焊端尺寸按ANSI B16.25;JB/T12224
4)法蘭端尺寸按ANSI B16.5;JB79

閥門檢查和試驗 API598;GB/T13927; JB/T90924
結構特性

螺紋連接閥蓋(B.B)

明桿支架(OS&Y)

材料 按ANSI/ASTM的規定
主體材料 A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

A105鍛鋼法蘭截止閥 零部件參數

序號 零件名稱 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
2 墊片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圓柱銷 A276 420 A276 304
5 填料壓套 A276 410 A182 F304(L) A182 F316(L)
6 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 閥桿螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 銘牌 SS
11 手輪 A197
12 填料壓板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 閥蓋 A105 A276 304 A182 F304(L) A182 F316(L)
15 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 閥瓣 A276 420 A276 304 A276 304(L) A276 316(L)
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 -29℃~425℃ -29℃~550℃ -29℃~180℃

A105鍛鋼法蘭截止閥 結構圖

A105鍛鋼法蘭截止閥結構圖

A105鍛鋼法蘭截止閥 外形尺寸

規格SpecS 壓力磅級?oO L H(開) W D3 D2 D1 T f N-?φ 重量(kg)Weight
英制
Btish?System
公制
Metric?System
縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP
1/2 15 150 108 158 163 100 100 35 60.5 89 11.5 1.6 4-16 4.5 6.9
300 152 66.5 95 14.5 1.6 4-16 4.8 7.7
600 165 66.5 95 14.5 6.4 4-16 5.6 7.8
3/4 20 150 117 163 193 100 125 43 70 99 13 1.6 4-16 6.9 9.8
300 178 82.5 118 16 1.6 4-20 7.7 11.3
600 190 82.5 118 16 6.4 4-20 7.8 12.5
1 25 150 127 193 250 125 160 51 79.5 108 14.5 1.6 4-16 9.8 13.5
300 203 89 124 17.5 1.6 4-20 11 16.8
600 216 89 124 17.5 6.4 4-20 12.5 17.5
11/4 32 150 140 250 250 160 160 63.5 89 118 16 1.6 4-16 13.5 19.5
300 216 98.5 133 19.5 1.6 4-20 16.8 21.2
600 229 98.5 133 21 6.4 4-20 17 23.5
11/2 40 150 165 250 291 160 180 73 98.5 127 17.5 1.6 4-16 19.5 28.5
300 229 114.5 156 21 1.6 4-22 21.2 32.6
600 241 114.5 156 22.5 6.4 4-22 23.5 38.5
2 50 150 178 291 312 180 200 92 120.5 152 19.5 1.6 4-20 28 30.3
300 267 127 165 22.5 1.6 8-20 32.6 35
600 292 127 165 25.5 6.4 8-20 38.8 42.2
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要A105鍛鋼法蘭截止閥產品詳細樣本。

A105鍛鋼法蘭截止閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

A105鍛鋼法蘭截止閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求

  • 氣動截止閥
  • 氣動截止閥
    氣動截止閥(材質碳鋼、法蘭連接、配氣缸、電磁閥、限位開關、氣源三聯件)
  • 氣動截止閥
  • 氣動截止閥
    氣動截止閥(材質碳鋼、法蘭連接、帶手輪、配氣缸、電磁閥、限位開關、氣源三聯件)
  • 氣動A105鍛鋼法蘭截止閥
  • 氣動A105鍛鋼法蘭截止閥
    氣動A105鍛鋼法蘭截止閥(材質碳鋼、A105鍛鋼法蘭截止閥、配氣缸、電磁閥、限位開關、氣源三聯件)
  • 碳鋼截止閥
  • 碳鋼截止閥
    碳鋼截止閥(材質碳鋼、法蘭連接、適合水、蒸汽、油品等介質使用)
  • A105鍛鋼法蘭截止閥
  • A105鍛鋼法蘭截止閥
    A105鍛鋼法蘭截止閥(材質碳鋼、波紋管式、法蘭連接、適合水、蒸汽、油品等介質)
  • A105鍛鋼法蘭截止閥
  • A105鍛鋼法蘭截止閥
    A105鍛鋼法蘭截止閥(材質不銹鋼、波紋管式、法蘭連接、適合水、蒸汽、油品等介質)
  • A105鍛鋼法蘭截止閥
  • A105鍛鋼法蘭截止閥
    A105鍛鋼法蘭截止閥(材質不銹鋼、波紋管式、對焊連接、適合水、蒸汽、油品等介質)
  • 氧氣截止閥
  • 氧氣截止閥
    氧氣截止閥(材質不銹鋼、法蘭連接、禁油處理、適合氧氣等介質使用)
  • 內螺紋針型閥
  • 內螺紋針型閥
    內螺紋針型閥(材質不銹鋼、內螺紋連接)
  • 外螺紋針型閥
  • 外螺紋針型閥
    外螺紋針型閥(材質不銹鋼、外螺紋帶接管)
  • 鍛打截止閥
  • 鍛打截止閥
    鍛打截止閥(材質A105,美標法蘭連接)
  • 美標截止閥
  • 美標截止閥
    美標截止閥(材質不銹鋼、美標法蘭連接)
截止閥說明書 下載
