上海川滬閥門有限公司

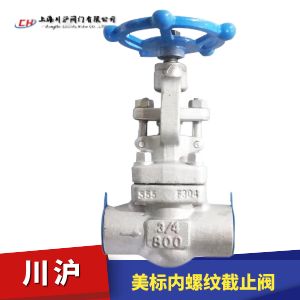

美標內螺紋截止閥圖片

美標內螺紋截止閥 型號:J11H

美標內螺紋截止閥J11H可廣泛應用于石油、化工、制藥、電力、冶金等行業??蛇x用美標150lb、300lb、600lb、900lb、1500lb、2500lb等壓力等級,螺紋制式可以根據要求來制作。

產品:
國標公稱壓力:PN1.6MPa ~ PN2.5MPa
美標:Class150 ~ 2500lb
日標:JIS 10K ~ 20K
公稱通徑:DN15 ~ DN50 (1/2" ~ 2")
連接方式:承插焊接、對焊、內螺紋、法蘭等
常用材質:A105、F304、F316等
適用溫度:-196℃ ~ 550 ℃等

美標內螺紋截止閥 技術參數

設計制造 BS5352、MSS SP-118
連接端尺寸

1)承插口尺寸按ANSI B16.11;JB/T 1751
2)螺紋端尺寸按ANSI B1.20.1;JB/T7306
3)對焊端尺寸按ANSI B16.25;JB/T12224
4)法蘭端尺寸按ANSI B16.5;JB79

閥門檢查和試驗 API598;GB/T13927; JB/T90924
結構特性

螺紋連接閥蓋(B.B)

明桿支架(OS&Y)

材料 按ANSI/ASTM的規定
主體材料 A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

美標內螺紋截止閥 零部件參數

序號 零件名稱 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
2 墊片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圓柱銷 A276 420 A276 304
5 填料壓套 A276 410 A182 F304(L) A182 F316(L)
6 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 閥桿螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 銘牌 SS
11 手輪 A197
12 填料壓板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 閥蓋 A105 A276 304 A182 F304(L) A182 F316(L)
15 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 閥瓣 A276 420 A276 304 A276 304(L) A276 316(L)
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 -29℃~425℃ -29℃~550℃ -29℃~180℃

美標內螺紋截止閥 結構圖

美標內螺紋截止閥結構圖

美標內螺紋截止閥 外形尺寸

規格 S(承插焊) L T(內螺紋) W H(開) 重量KG
英制 公制 ANSI JIS ANSI JIS
縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP 縮徑RP 全徑FP
3/8   10   17.6   17.9   79 3/8   3/8   100 153 1.9
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 158 1.9 2.1
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 192 2.1 2.3
1 3/4 25 20 33.8 27.1 34.5 27.7 111   3/4 1 3/4 125 252 3.3 3.6
11/4 1 32 25 42.6 33.8 43.2 34.5 120 11/4 1 1V4 1 160 252 7.5 7.8
11/2 11/4 40 32 48.7 42.6 49.1 43.2 152 1V2 11/4 1V2 11/4 160 289 7.5 8.2
2 1V2 50 40 61.1 48.7 61.1 49.1 172 2 11/2 2 1 V2 180 330 11.4 12.0
  2   50   61.1   61.1 200   2   2 200 370 14.6 15.0
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要美標內螺紋截止閥產品詳細樣本。

美標內螺紋截止閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

美標內螺紋截止閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
