上海川滬閥門有限公司
壓力控制系統電控

壓力控制系統電控

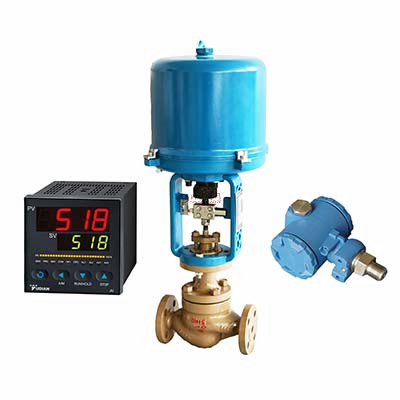

上海川滬閥門有限公司設計的電控壓力控制系統,是由電動調節閥、壓力變送器、壓力調節儀組成,可以完成現代工業過程中對管道壓力的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

使用范圍
上海川滬閥門的壓力控制系統,已在蒸汽管道、天然氣管道上控制壓力上得到了廣泛的使用。在工廠生產制造改裝自動壓力控制系統上取得了重要的突破,形成了一套智能化、專業化的控制系統。

壓力控制系統 概述

以氣體或液體管道或容器中的壓力作為被控制量的反饋控制系統。在許多生產過程中,保持恒定的壓力或一定的真空度常是正常生產的必要條件。很多化學反應需要在恒壓下進行,為保持流量不變也常需要控制主壓力源的壓力恒定。根據不同應用場合,壓力控制可采用不同的方式。當控制性能要求不高時,可采用比較簡單的控制裝置,如壓力調節閥等。對性能要求較高或生產過程比較復雜,宜采用壓力控制系統。壓力控制系統的結構是閉環的,由壓力傳感器、壓力控制器和調節閥組成。

壓力控制系統電控 工作原理

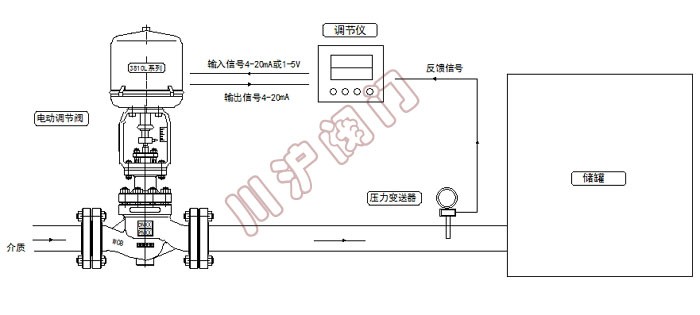

壓力控制系統電控 原理圖

壓力控制系統電控 電控單座調節閥參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程(mm) 16 25 40 60 100
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯
流量特性 直線性、等百分比
配置執行器類別 381L系列電動執行器、PSL系列電動執行器
執行器參數 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

壓力控制系統電控 電控套筒調節閥參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 0.6、1.6、2.5、4.0、6.4
額定行程(mm) 16 25 40 60 100
流量特性 直線性、等百分比
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
閥芯形式 平衡式閥芯(套筒導向)
配置執行器類別 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

壓力控制系統電控 電動調節閥性能參數

項目 指標值
基本誤差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要壓力控制系統電控產品詳細樣本。
  • 壓力變送器
  • 控制系統
    壓力變送器(檢測壓力值、輸出4-20mA信號)
  • 調節儀
  • 控制系統
    調節儀(輸出4-20mA信號,控制閥門開度)
  • 控制箱
  • 控制系統
    控制箱(集成調節儀、空氣開關、和接線端子)
  • 防爆控制箱
  • 控制系統
    防爆控制箱(集成調節儀、空氣開關、和接線端子)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)

壓力控制系統電控 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

壓力控制系統電控 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
