上海川滬閥門有限公司
流量控制系統氣控

流量控制系統氣控

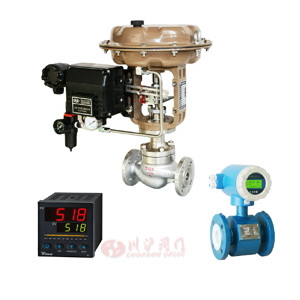

上海川滬閥門有限公司設計的氣控流量控制系統,是由氣動調節閥、電磁流量計、調節儀組成,可以完成現代工業過程中對管道流量的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

工況選型
根據不同的工況管道壓差和流量的要求,電動調節閥可以選用電動單座調節閥用在壓差小,控制精度高的場合。選用電動套筒調節閥可以用在壓差大的場合。

流量控制系統 概述

在化工、石油、鋼鐵、輕工等生產過程中,都要求對流量進行控制。流量控制系統由流量計、調節器和流量調節裝置組成。流量計用來測量被控流量,并把它變換成可直接與給定量比較的物理量(一般是電壓)。當流量計的輸出與給定量之間存在偏差時,調節器對偏差信號進行處理并輸送給流量調節裝置。流量調節裝置據此調節閥門的開啟程度,以改變管道中的流量,使之趨于期望值并保持在期望值附近。流量調節裝置依流體的傳輸方式不同有多種形式。

流量控制系統氣控 工作原理

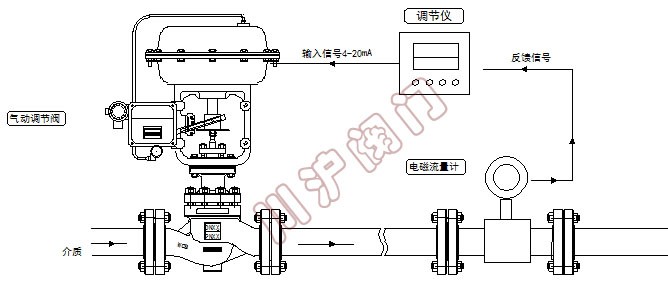

流量控制系統氣控 原理圖

流量控制系統氣控 氣控單座調節閥參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直線性、等百分比
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯

流量控制系統氣控 氣控套筒調節閥參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 平衡式閥芯(套筒導向)
流量特性 直線性、等百分比

流量控制系統氣控 氣動調節閥性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要流量控制系統氣控產品詳細樣本。
  • 壓力變送器
  • 控制系統
    壓力變送器(檢測壓力值、輸出4-20mA信號)
  • 調節儀
  • 控制系統
    調節儀(輸出4-20mA信號,控制閥門開度)
  • 控制箱
  • 控制系統
    控制箱(集成調節儀、空氣開關、和接線端子)
  • 防爆控制箱
  • 控制系統
    防爆控制箱(集成調節儀、空氣開關、和接線端子)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)

流量控制系統氣控 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

流量控制系統氣控 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
