上海川滬閥門有限公司
溫度控制系統氣控

溫度控制系統氣控

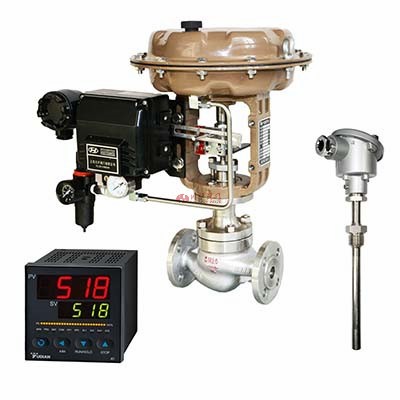

上海川滬閥門有限公司設計的氣控溫度控制系統,是由氣動調節閥、溫度變送器、溫度調節儀組成,可以完成現代工業過程中對儲罐溫度的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

工況選型
根據不同的工況管道壓差和流量的要求,電動調節閥可以選用電動單座調節閥用在壓差小,控制精度高的場合。選用電動套筒調節閥可以用在壓差大的場合。

溫度控制系統 概述

以溫度作為被控制量的反饋控制系統。在化工、石油、冶金等生產過程的物理過程和化學反應中,溫度往往是一個很重要的量,需要準確地加以控制。除了這些部門之外,溫度控制系統還廣泛應用于其他領域,是用途很廣的一類工業控制系統。溫度控制系統常用來保持溫度恒定或者使溫度按照某種規定的程序變化。

溫度控制系統氣控 工作原理

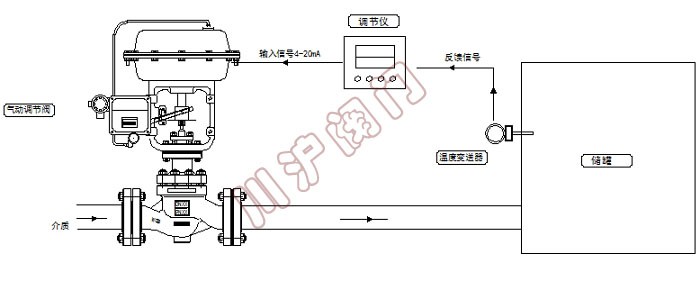

溫度控制系統氣控 原理圖

溫度控制系統氣控 氣控單座調節閥參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直線性、等百分比
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯

溫度控制系統氣控 氣控套筒調節閥參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 平衡式閥芯(套筒導向)
流量特性 直線性、等百分比

流量控制系統氣控 氣動調節閥性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要溫度控制系統氣控產品詳細樣本。
  • 壓力變送器
  • 控制系統
    壓力變送器(檢測壓力值、輸出4-20mA信號)
  • 調節儀
  • 控制系統
    調節儀(輸出4-20mA信號,控制閥門開度)
  • 控制箱
  • 控制系統
    控制箱(集成調節儀、空氣開關、和接線端子)
  • 防爆控制箱
  • 控制系統
    防爆控制箱(集成調節儀、空氣開關、和接線端子)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動單座調節閥
  • 電動調節閥
    電動單座調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質碳鋼、法蘭連接、輸入輸出信號4-20mA)
  • 電動套筒調節閥
  • 電動調節閥
    電動套筒調節閥(材質不銹鋼、法蘭連接、輸入輸出信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)

溫度控制系統氣控 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

溫度控制系統氣控 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
