上海川滬閥門有限公司

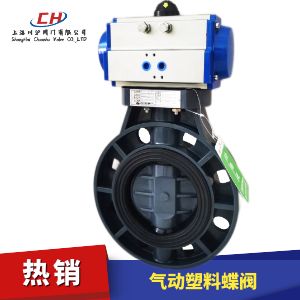

氣動塑料蝶閥圖片

氣動塑料蝶閥 型號:CHD671X

氣動塑料蝶閥閥體材質有UPVC、CPVC、PP,具有重量輕、耐腐蝕性強等優點,用于截斷、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能。應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的認可。

附件選型
氣動塑料蝶閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)

氣動塑料蝶閥 技術參數

公稱通徑 50 65 80 100 125 150 200 250 300
公稱壓力 PN1.0、1.6MPa
連接形式 對夾式
密封材質 FPM、EPDM、NBR
適用溫度 0~+60℃
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP、PTFE
適用介質 PVC兼容的食品工業化學溶劑
配用執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4~20mA模擬量信號控制

氣動塑料蝶閥 零部件參數

零件名稱 材料名稱
閥體 UPVC、PPR、PVDF
蝶板 UPVC、PPR、PVDF
閥座 EPDM、FPM
閥桿 2Cr13、45#
"O"型圈 EPDM、FPM

氣動塑料蝶閥 技術規范

公稱通徑DN 50~300(mm)
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6

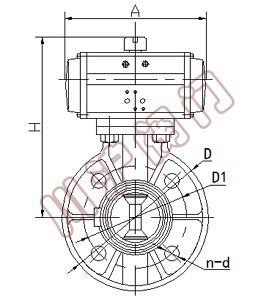

氣動塑料蝶閥 結構圖

氣動塑料蝶閥結構圖

氣動塑料蝶閥 外形尺寸

通徑(mm) 英寸″ 尺寸(mm)
長度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
125 5 66 130 216 210 210 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
250 10 110 255 362 355 350 240 12-25 12-25 12-23
300 12 129 311 432 400 400 297 12-25 12-25 12-23
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動塑料蝶閥產品詳細樣本。
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件)
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥(材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥(材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥(材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關)
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型)
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥(材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件)
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥(材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋)
  • 氣動塑料蝶閥
  • 氣動蝶閥
    氣動塑料蝶閥(材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋)
  • 氣動襯膠蝶閥
  • 氣動蝶閥
    氣動襯膠蝶閥(材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件)
  • 氣動軟密封蝶閥
  • 氣動蝶閥
    氣動軟密封蝶閥(材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動硬密封蝶閥
  • 氣動蝶閥
    氣動硬密封蝶閥(材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸)
  • 氣動衛生級蝶閥
  • 氣動蝶閥
    氣動衛生級蝶閥(材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器)
  • 氣動調節蝶閥
  • 氣動蝶閥
    氣動調節蝶閥(材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器)

氣動塑料蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動塑料蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 最大、正常、最小流量
  • 使用溫度
  • 有無特殊要求
