上海川滬閥門有限公司

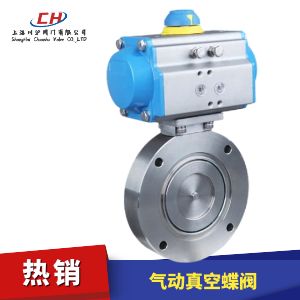

氣動真空蝶閥圖片

氣動真空蝶閥 型號:GIQ

GIQ氣動真空蝶閥是由氣動執行器和真空蝶閥組成,使用在負壓的場合,安裝對應的閥門附件可以用來切斷和調節的場合使用,例如:配電磁閥換向閥、限位開關等用在開關和切斷的場合,配閥門定位器,給出模擬量控制信號4-20mA,可以控制閥門開度大小,來實現調節管道壓力、流量、溫度的大小。

附件選型
氣動真空蝶閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)

氣動真空蝶閥 技術參數

適用范圍(Pa) 10?5 ?~1.3×10?-6
閥門漏率(Pa.L/S) 1.3×10?-7
介質溫度(℃) -25~+80(密封材料為丁晴橡膠)
-30~+150(密封材料為氟橡膠)
閥門主要部件材料 不銹鋼或碳鋼
氣源壓力(MPa) 0.4~0.8
法蘭標準 JB919
安裝位置 任意
電源電壓 標準出廠:AC220V/50Hz
特殊指定:①AC110V;②DC24V;③DC12V等
信號反饋 標準出廠:閥位指示器
特殊指定:可選①微動開關②智能型4~20mA DC③防爆型微動開關
氣缸可選 標準出廠:雙作用式
特殊指定:單作用式(有彈簧返回)?可選常開或常閉

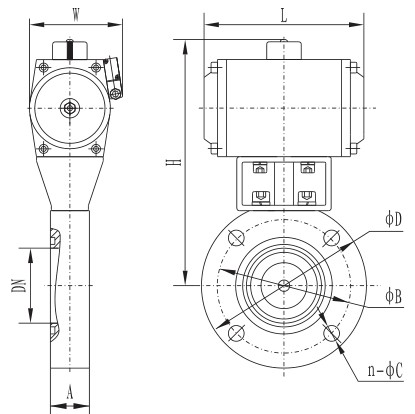

氣動真空蝶閥 結構圖

氣動真空蝶閥結構圖

氣動真空蝶閥 外形尺寸

型號 通徑(DN) ΦD ΦB H A L W n-ΦC
GIQ-25B 25 70 55 190 22 168 92 4-Φ7
GIQ-32B 32 78 64 193
GIQ-40B 40 85 70 196
GIQ-50B 50 110 90 210 4-Φ9
GIQ-63B 63 130 110 220 26
GIQ-80B 80 145 125 253 30 204 105
GIQ-100B 100 170 145 265 4-Φ12
GIQ-125B 125 195 170 278 35
GIQ-150B 150 220 195 335 268 140 8-Φ12
GIQ-200B 200 275 250 383 40 298 165
GIQ-250B 250 330 300 457 45 458 200
GIQ-300B 300 380 350 513 55 525 231 8-Φ14
GIQ-400B 400 500 465 611 60 532 251 8-Φ18



由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要?dú)鈩诱婵盏y產品詳細樣本。
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動蝶閥
  • 氣動蝶閥
    氣動蝶閥(材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件)
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥(材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動四氟蝶閥
  • 氣動蝶閥
    氣動四氟蝶閥(材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥(材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關)
  • 氣動襯氟蝶閥
  • 氣動蝶閥
    氣動襯氟蝶閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸)
  • 氣動通風蝶閥
  • 氣動蝶閥
    氣動通風蝶閥(材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型)
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥(材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件)
  • 氣動粉體蝶閥
  • 氣動蝶閥
    氣動粉體蝶閥(材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋)
  • 氣動塑料蝶閥
  • 氣動蝶閥
    氣動塑料蝶閥(材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋)
  • 氣動襯膠蝶閥
  • 氣動蝶閥
    氣動襯膠蝶閥(材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件)
  • 氣動軟密封蝶閥
  • 氣動蝶閥
    氣動軟密封蝶閥(材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件)
  • 氣動硬密封蝶閥
  • 氣動蝶閥
    氣動硬密封蝶閥(材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸)
  • 氣動衛生級蝶閥
  • 氣動蝶閥
    氣動衛生級蝶閥(材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器)
  • 氣動調節蝶閥
  • 氣動蝶閥
    氣動調節蝶閥(材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器)

氣動真空蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動真空蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
