上海川滬閥門有限公司
氣動波紋管調節閥型號
閥體材質 WCB、304不銹鋼、316不銹鋼、WCB襯F46、不銹鋼襯氟
公稱通徑 DN15-350mm
壓力范圍 1.6、2.5、4.0Mpa
閥蓋形式 波紋管型(-100~400℃)
適用介質 有害氣體、液體、高溫導熱油等
控制附件 HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

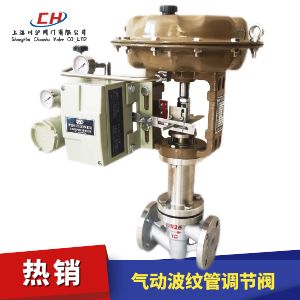

氣動波紋管調節閥 型號:ZJSP/M-BWG

氣動薄膜波紋管調節閥是在氣動單座(套筒)調節閥的基礎上加裝波紋管來進行密封的,閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534標準。調節閥的泄漏量符合ANSI B16.104標準。 氣動波紋管調節閥上閥蓋采用波紋管密封結構,適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外氣動波紋管密封調節閥也可用在真空的場合。

閥門定位器
氣動波紋管調節閥標配HEP閥門定位器,控制信號4-20mA(選配帶反饋信號4-20mA)。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器,如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。

氣動波紋管調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直線型
閥蓋形式 波紋管密封型-40~+350℃
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式

氣動波紋管調節閥 零部件參數

零部件 材質
閥體 WCB 304 316 316L
墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片

閥座 / 套筒

304 304 316 316L
閥芯 304 304 316 316L
導向套/并帽 304 304 316 316L
中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
波紋管 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料壓蓋 WCB 304 316 316L

氣動波紋管調節閥 性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

氣動波紋管調節閥 結構圖

氣動波紋管調節閥結構圖

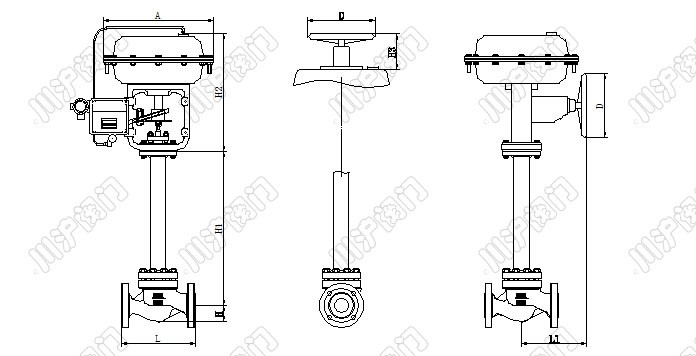

氣動波紋管調節閥 外形尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 365 365 425 430 445 660 680 690 748 740 780
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
A 282 282 282 282 282 360 360 360 470 470 470
D 220 220 220 220 220 270 270 270 320 320 320
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動波紋管調節閥產品詳細樣本。
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、配YT型定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、西門子定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、國產智能定位器帶HART、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質鑄鋼、氣動薄膜執行器、ABB智能定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、帶波紋管、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質不銹鋼襯氟、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、配YTC-3300型韓國永泰定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、配azbil阿自倍爾智能定位器、控制信號4-20mA)
  • 氣動隔膜調節閥
  • 氣動調節閥
    氣動隔膜調節閥(材質碳鋼、內襯四氟套、配HEP定位器、控制信號4-20mA)
  • 氣動三通調節閥
  • 氣動調節閥
    氣動三通調節閥(材質不銹鋼、三通分流、配HEP定位器、控制信號4-20mA)
  • 氣動雙座調節閥
  • 氣動調節閥
    氣動雙座調節閥(材質不銹鋼、配YT型定位器、控制信號4-20mA)
  • 氣動低溫調節閥
  • 氣動調節閥
    氣動低溫調節閥(材質不銹鋼、帶低溫管、低溫型、控制信號4-20mA)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質碳鋼、帶散熱片、高溫型、配山武智能定位器)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質碳鋼、帶散熱片、高溫型、配HEP型定位器)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質鉻鉬鋼、帶散熱片、高溫型、配HEP型定位器)
  • 氣動衛生級調節閥
  • 氣動調節閥
    氣動衛生級調節閥(材質不銹鋼、卡箍連接、衛生級、配HEP型定位器)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質碳鋼、帶手輪、配HEP型定位器、控制信號4-20mA)
  • 氣動焊接調節閥
  • 氣動調節閥
    氣動焊接調節閥(材質碳鋼、焊接連接、配HEP型定位器、控制信號4-20mA)
  • 氣動小流量調節閥
  • 氣動調節閥
    氣動小流量調節閥(材質不銹鋼、內螺紋連接、配YT型定位器、控制信號4-20mA)
  • 氣動小流量調節閥
  • 氣動調節閥
    氣動小流量調節閥(材質不銹鋼、內螺紋連接、配HEP型定位器、控制信號4-20mA)

氣動波紋管調節閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動波紋管調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
