上海川滬閥門有限公司

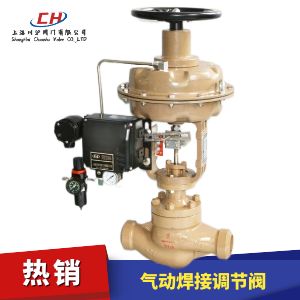

氣動高壓焊接調節閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑 DN15-350mm
壓力范圍 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
閥蓋形式 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
適用介質 水、蒸汽、石油、天然氣等
控制附件 HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動高壓焊接調節閥 型號:ZJSP-GW/ZJSM-GW

氣動高壓焊接調節閥是由氣動多彈簧薄膜執行機構和高壓調節閥組成,是專為高壓管道設計的高壓調節閥,通過給定氣動高壓調節閥定位器控制信號4-20mA,來控制閥門開度,來完成對管道介質流量、溫度、壓力等調節。

閥門定位器
氣動高壓焊接調節閥標配HEP閥門定位器,控制信號4-20mA(選配帶反饋信號4-20mA)。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器,如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。

氣動高壓焊接調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
籠式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) ≤ 公稱壓力
公稱壓力(MPa) 10.0、16.0、25.0、32.0、45.0
額定行程(mm) 16 25 40 60 100
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、籠式單座
流量特性 等百分比

氣動高壓焊接調節閥 零部件參數

零部件 材質
閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
閥座 304 304 316 316L
閥芯 304 304 316 316L
墊片 PTFE、金屬石墨纏繞墊片
閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、對位聚苯
填料壓蓋 304 304 316 316L

氣動高壓焊接調節閥 性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

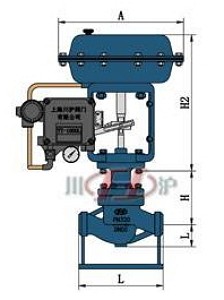

氣動高壓焊接調節閥 結構圖

氣動高壓焊接調節閥結構圖

氣動高壓焊接調節閥 外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200
L 國標 國標壓力:PN10.0、16.0、25.0、32.0、45.0MPa
美標壓力:150LB、300LB、600LB、900LB、1500LB、2500LB
美標
H、H1、H2 H、H1:該尺寸根據工程師設計為準
H2、D:該尺寸根據調節閥力矩大小而定
D
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動高壓焊接調節閥產品詳細樣本。
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、配YT型定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、西門子定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、國產智能定位器帶HART、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質鑄鋼、氣動薄膜執行器、ABB智能定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、帶波紋管、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質不銹鋼襯氟、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、配YTC-3300型韓國永泰定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、配azbil阿自倍爾智能定位器、控制信號4-20mA)
  • 氣動隔膜調節閥
  • 氣動調節閥
    氣動隔膜調節閥(材質碳鋼、內襯四氟套、配HEP定位器、控制信號4-20mA)
  • 氣動三通調節閥
  • 氣動調節閥
    氣動三通調節閥(材質不銹鋼、三通分流、配HEP定位器、控制信號4-20mA)
  • 氣動雙座調節閥
  • 氣動調節閥
    氣動雙座調節閥(材質不銹鋼、配YT型定位器、控制信號4-20mA)
  • 氣動低溫調節閥
  • 氣動調節閥
    氣動低溫調節閥(材質不銹鋼、帶低溫管、低溫型、控制信號4-20mA)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質碳鋼、帶散熱片、高溫型、配山武智能定位器)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質碳鋼、帶散熱片、高溫型、配HEP型定位器)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質鉻鉬鋼、帶散熱片、高溫型、配HEP型定位器)
  • 氣動衛生級調節閥
  • 氣動調節閥
    氣動衛生級調節閥(材質不銹鋼、卡箍連接、衛生級、配HEP型定位器)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質碳鋼、帶手輪、配HEP型定位器、控制信號4-20mA)
  • 氣動焊接調節閥
  • 氣動調節閥
    氣動焊接調節閥(材質碳鋼、焊接連接、配HEP型定位器、控制信號4-20mA)
  • 氣動小流量調節閥
  • 氣動調節閥
    氣動小流量調節閥(材質不銹鋼、內螺紋連接、配YT型定位器、控制信號4-20mA)
  • 氣動小流量調節閥
  • 氣動調節閥
    氣動小流量調節閥(材質不銹鋼、內螺紋連接、配HEP型定位器、控制信號4-20mA)

氣動高壓焊接調節閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動高壓焊接調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
