上海川滬閥門有限公司
氣動角式調節閥型號
閥體材質 WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑 DN15-350mm
壓力范圍 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
閥蓋形式 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
適用介質 水、蒸汽、石油、天然氣等
控制附件 HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

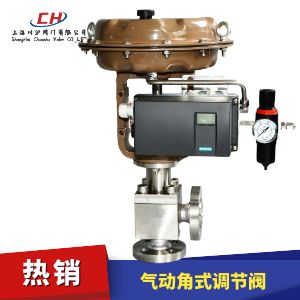

氣動角式調節閥 型號:ZJSJ

氣動角式調節閥是由氣動多彈簧薄膜執行機構和角形調節閥組成,氣動薄膜角型調節閥廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。氣動薄膜角型調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節,可避免結焦、堵塞,便于自凈與清洗的場合。

閥門定位器
氣動角式調節閥標配HEP閥門定位器,控制信號4-20mA(選配帶反饋信號4-20mA)。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器,如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。

氣動角式調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線性 6.9 11 17.6 27.5 44 69 100 176 275 440 690 875 1250
等百分 6.3 10 15 25 40 64 100 160 250 400 630 850 1180
允許壓差(MPa) 6.4 6.4 5.0 2.8 1.7 1.7 1.0 6.0 4.8 3.3 1.8 1.5 0.8
額定行程 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
壓蓋型式 螺栓壓緊式
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式 標準型-17~+250℃、高溫型+250~+450℃、低溫型-60~-196℃、波紋管密封型-40~+350℃

氣動角式調節閥 零部件參數

零部件 材質
閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
閥座 304 304 316 316L
閥芯 304 304 316 316L
墊片 PTFE、金屬石墨纏繞墊片
閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、對位聚苯
填料壓蓋 304 304 316 316L

氣動角式調節閥 性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

氣動角式調節閥 結構圖

氣動角式調節閥結構圖

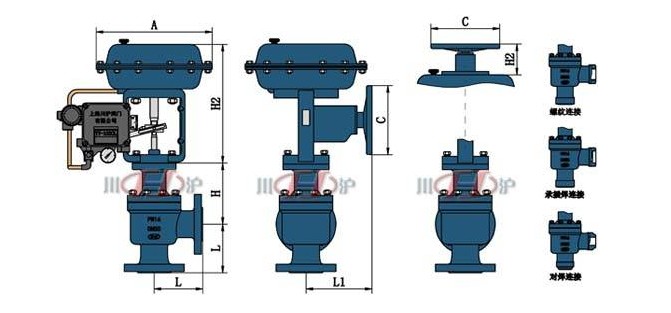

氣動角式調節閥 外形尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 95 100 105 115 125 145 155 175 200 225 275
PN40 95 100 105 115 125 145 155 175 200 225 275
PN64 115 115 130 130 150 170 190 215 250 275 325
H PN16/25 119 119 122 140 157 169 179 200 230 250 304
PN40 123 123 134 152 157 191 201 216 240 270 325
PN64 135 135 142 160 177 196 206 227 257 277 331
H1 298 298 298 298 298 380 380 380 510 510 510
H2 180 180 180 180 180 236 236 236 310 310 310
L1 280 280 280 280 280 350 350 350 475 475 475
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動角式調節閥產品詳細樣本。
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質碳鋼、配HEP定位器、控制信號4-20mA)
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥(材質不銹鋼、配HEP定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、配YT型定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、西門子定位器、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質不銹鋼、氣動薄膜執行器、國產智能定位器帶HART、控制信號4-20mA)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質鑄鋼、氣動薄膜執行器、ABB智能定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、帶波紋管、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、適合腐蝕性介質、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質不銹鋼襯氟、配HEP定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、配YTC-3300型韓國永泰定位器、控制信號4-20mA)
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥(材質碳鋼襯氟、配azbil阿自倍爾智能定位器、控制信號4-20mA)
  • 氣動隔膜調節閥
  • 氣動調節閥
    氣動隔膜調節閥(材質碳鋼、內襯四氟套、配HEP定位器、控制信號4-20mA)
  • 氣動三通調節閥
  • 氣動調節閥
    氣動三通調節閥(材質不銹鋼、三通分流、配HEP定位器、控制信號4-20mA)
  • 氣動雙座調節閥
  • 氣動調節閥
    氣動雙座調節閥(材質不銹鋼、配YT型定位器、控制信號4-20mA)
  • 氣動低溫調節閥
  • 氣動調節閥
    氣動低溫調節閥(材質不銹鋼、帶低溫管、低溫型、控制信號4-20mA)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質碳鋼、帶散熱片、高溫型、配山武智能定位器)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質碳鋼、帶散熱片、高溫型、配HEP型定位器)
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥(材質鉻鉬鋼、帶散熱片、高溫型、配HEP型定位器)
  • 氣動衛生級調節閥
  • 氣動調節閥
    氣動衛生級調節閥(材質不銹鋼、卡箍連接、衛生級、配HEP型定位器)
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥(材質碳鋼、帶手輪、配HEP型定位器、控制信號4-20mA)
  • 氣動焊接調節閥
  • 氣動調節閥
    氣動焊接調節閥(材質碳鋼、焊接連接、配HEP型定位器、控制信號4-20mA)
  • 氣動小流量調節閥
  • 氣動調節閥
    氣動小流量調節閥(材質不銹鋼、內螺紋連接、配YT型定位器、控制信號4-20mA)
  • 氣動小流量調節閥
  • 氣動調節閥
    氣動小流量調節閥(材質不銹鋼、內螺紋連接、配HEP型定位器、控制信號4-20mA)

氣動角式調節閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動角式調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
