上海川滬閥門有限公司

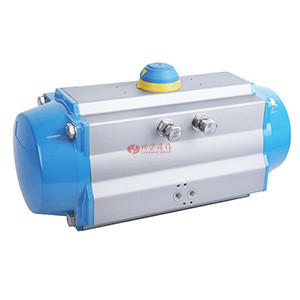

AT型氣動執行器圖片
驅動形式 角行程(0-90°)
作用形式 雙作用、單作用(彈簧復位)
控制方式 ON-OFF(配電磁閥)、DC4~20mA(配閥門定位器)
氣源壓力 0.4-0.7MPa
氣源接口 G1/8"、G1/4"、G1/2"
殼體材質 鋁合金、不銹鋼
選配附件 電磁閥、限位開關、接近開關、氣源三聯件、保位閥、閥門定位器、手輪

AT型氣動執行器 型號:AT-D/AT-S

AT型氣動執行器是將壓縮空氣為動力,通過活塞齒條、齒輪的機械傳動,以角行程輸出扭距的氣動執行器,產品外型小、重量輕、使用壽命長性能高。是目前一種新型的氣動執行器產品。分為雙作用和單作用(彈簧復位)。適用于角行程控制閥(球閥、蝶閥類)的開關和調節。也可用于其它需要回轉的場合。

執行機構選型
AT型氣動執行器配用在球閥、蝶閥等旋轉型閥門中,具有重量輕,結構緊湊、使用方便、控制精度高、性能穩定等特點。可用于開關型場合(閥門一開一閉,配電磁換向閥、閥位反饋、空氣過濾減壓閥)和調節型場合(配定位器,控制信號4-20mA控制閥門開度,實現流量調節)。

AT型氣動執行器 產品特點

1、齒輪齒條雙活塞對稱結構設計,動作快速平穩,精度高,輸出功率大,通過簡單的改變活塞裝配位置可得到反方向旋轉。
2、擠壓的優質鋁合金缸體,經精密加工的內孔和外部表面進行硬質陽極氧化處理(特殊情況下陽極氧化+特氟隆涂層),使用壽命更長,摩擦系數低。
3、一體式設計,所有的雙作用和單作用執行器型號,都具有相同的缸體和端蓋,很方便通過加裝彈簧或拆除彈簧來改變作用方式。
4、組合式預符荷安全彈簧組,不論在裝配過程或使用現場中,都能方便而安全的安裝或增減彈簧數量。
5、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便,調節閥開和閥關位置,如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
6、多功能位置指示器,現場可視化指示,符合VID/VIE3845、NAMUR標準槽,能安裝并輸出所有附件,如限位開關盒、電氣定位器、位置傳感器(倍加福、圖爾克)。
7、氣源接口符合NRMAR標準,可直接安裝NUMAR標準電磁閥。
8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦,并且增加潤滑,使其低摩擦、長壽命。
9、所有的緊固件均采用不銹鋼材料,長期抗腐蝕。
10、連接部分符合全新國際標準規范ISO5211,DIN3337(F03-F25)使產安裝具有互換性、通用性。

AT型氣動執行器 工作原理

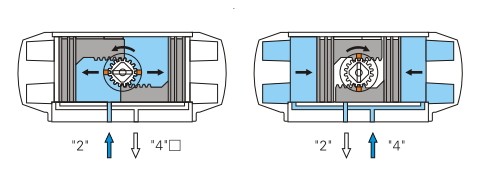

雙作用式

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,兩端氣腔的空氣通過氣口(4)排除, 同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時,使兩活塞向 氣缸中間方向移動,中間氣腔的空氣通過氣口(2)排除,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。 (如果把活塞相對反方向安裝,輸出軸變為反向旋轉,即為雙作用反轉型)

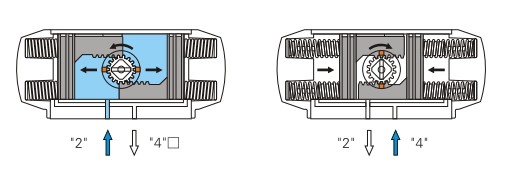

單作用式(彈簧復位)

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,使兩活塞分離向氣缸兩端方向移動, 迫使兩端的彈簧壓縮,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。當 氣源壓力經過電磁閥換向后,氣缸的兩活塞在彈簧的彈力下向中間方向移動,中間氣腔的空氣從氣口(2)排除,同時使兩 活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝,彈簧復位輸出軸變為反向旋轉,即為單作用反轉型)

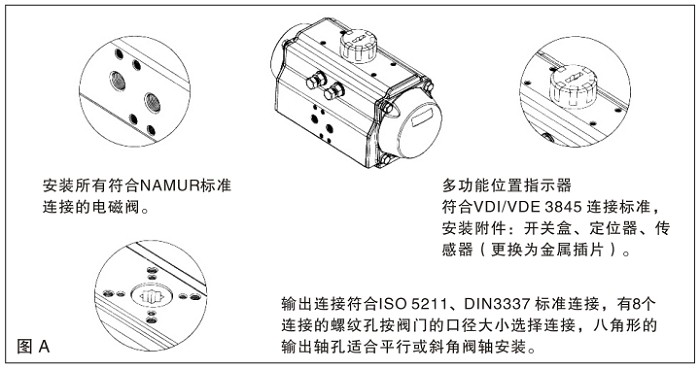

AT型氣動執行器控制和連接

AT型氣動執行器控制和連接

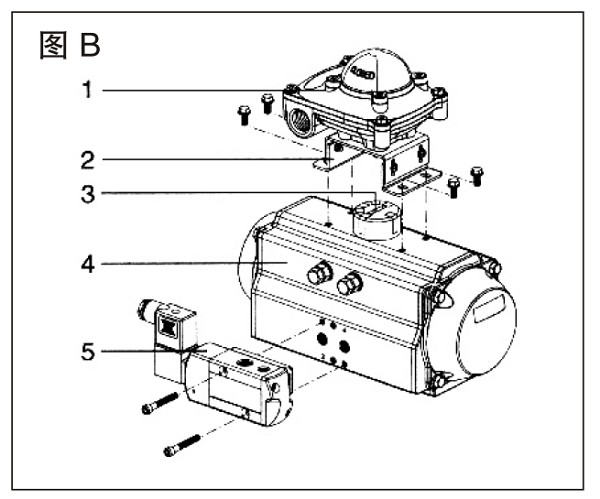

AT型氣動執行器安裝電磁閥和開關盒圖B

AT型氣動執行器控制和連接

電磁閥安裝:
在裝一個電磁閥5之前確定和執行器4一起處在常態位置(關閉位置),標準的裝配組合旋轉方向順時針方向為關,指示器3上面的溝槽一定是對在執行器4關閉位置,然后參考電磁閥5的標記和執行器4標記一致后對準安裝。
開關盒安裝:
在執行器4上安裝開關盒1時確定顯示為CLOSED位置,通過合適高度的支架2對準指示器3上面的溝槽后使用四個螺栓安裝。

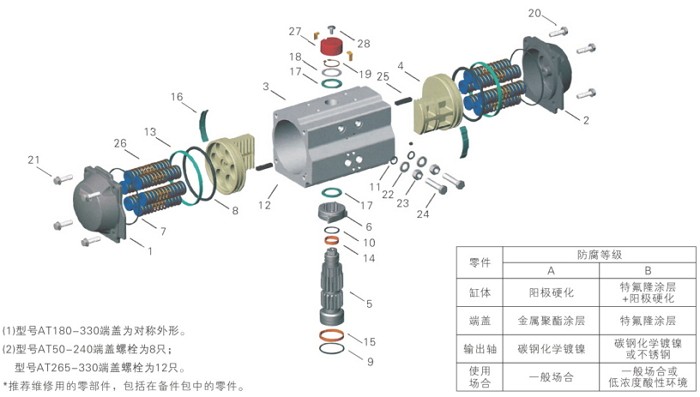

AT型氣動執行器拆解圖

AT型氣動執行器拆解圖
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要AT型氣動執行器產品詳細樣本。
  • CHV電動執行器
  • 執行器和附件
    CHV電動執行器(配球閥使用、有開關型和調節型、電壓AC220V、DC24V、AC380V)
  • CHQ防爆電動執行器
  • 執行器和附件
    CHQ防爆電動執行器(配球閥使用、防爆型、開關型帶無源觸點反饋、電壓可選)
  • CHQ防爆電動執行器
  • 執行器和附件
    CHQ防爆電動執行器(配球閥使用、調節型、輸入輸出信號4-20mA、電壓可選)
  • CHQ防爆智能電動執行器
  • 執行器和附件
    CHQ防爆智能電動執行器(配球閥使用、智能一體化、帶現場操作、電壓可選)
  • CH電動執行器
  • 執行器和附件
    CH電動執行器(配球閥使用、開關型帶無源觸點反饋、電壓AC220V、DC24V、AC380V)
  • CH電動執行器
  • 執行器和附件
    CH電動執行器(配球閥使用、調節型輸入輸出4-20mA、電壓可選)
  • CHQ防爆智能電動執行器
  • 執行器和附件
    CHQ防爆智能電動執行器(配球閥使用、帶蝸輪箱、智能一體化、帶現場操作、電壓可選)
  • 保位閥
  • 執行器和附件
    保位閥(氣源故障后、保位閥切斷氣源通道、使閥門保持斷氣前位置)
  • 電磁閥
  • 執行器和附件
    電磁閥(控制氣動執行器進氣、接收電信號來控制閥門開和關、電壓AC220V、DC24V可選)
  • 限位開關
  • 執行器和附件
    限位開關(配合氣動執行器使用、反饋閥門開和關、輸出無源觸點信號)
  • 空氣減壓閥
  • 執行器和附件
    空氣減壓閥(配合定位器使用、減小空壓機管道送過來的氣源壓力、使得執行器正常工作)
  • 氣源三聯件
  • 執行器和附件
    氣源三聯件(過濾空壓機氣源、并且控制氣源壓力大小、使得氣壓符合執行器氣壓使用)

AT型氣動執行器 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

AT型氣動執行器 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
