上海川滬閥門有限公司

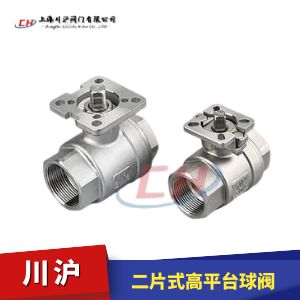

二片式高平臺球閥圖片
閥體材質 304不銹鋼、316不銹鋼
公稱通徑 DN6~100mm
公稱壓力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

二片式高平臺球閥 型號:Q11F/Q11PPL

二片式高平臺球閥用于1000PSI壓力的各種管路上,用于截斷或接通管路中的介質。免支架安裝,可以和電動執行器或氣動執行器進行直接連接,也可以在軸上安裝手柄,實現手動功能。閥芯O型結構適合切斷場合使用,閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度,選擇合適的閥座。

執行機構選型
二片式高平臺球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動二片式高平臺球閥(開關型和調節型控制信號4-20mA)和氣動二片式高平臺球閥(開關型和調節型控制信號4-20mA)

二片式高平臺球閥 零部件參數

No. Parts Name Material No. Parts Name Material
1 閥蓋End cap CF8/CF8M 12 防松蓋Thrust washer SS304
2 閥座Seat PTFE+15%FV 13 填料壓蓋Packing gland SS304
3 球體Ball SS304/SS316 14 手柄Handle SS304
4 密封墊Gasket PTFE 15 螺母Handle nut SS304
5 止推墊Stem gasket PTFE 16 定位桿Stop Pin SS304
6 O型圈O?Ring Viton 17 鎖塊Handle?lock SS304
7 閥體Body CF8/CF8M 18 插銷Pin PLASTIC
8 填料Packing PTFE 19 皮套Handle sleeve PLASTIC
9 填料壓蓋Packing gland SS304 20 閥桿Stem SS304/SS316
10 碟簧Butterfly spring SS304 21 防靜電Anti-static device SS304
11 閥桿螺母Stem Nut SS304 22

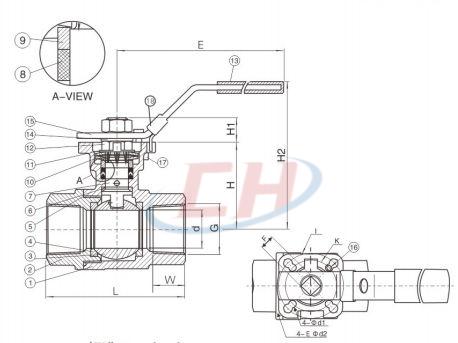

二片式高平臺球閥 結構圖

二片式高平臺球閥結構圖

二片式高平臺球閥 安裝尺寸

SIZE(Inch) DN L(OTH) L(DIN) W E H H1 H2 IS05211
1/4" 12 62 60 110 9 57 30 7.5 F03/F04
3/8" 12 62 60 110 9 57 30 7.5 F03/F04
1/2" 15 62 75 110 9 65 38 8 F⁰3/F⁰4
3/4" 20 71 80 110 9 67 44 8 F03/F04
1" 25 85 90 130 11 80 55 10 F04/F05
1-1/4" 32 95 110 160 11 83 61 10 F04/F05
1-1/2" 38 106 120 185 14 99 71 14 F05/F07
2" 48 120 140 185 14 107 85 14 F05/F07
2-1/2" 65 144 185 250 17 165 107 18.5 F07/F10
3" 78 168 205 250 17 180 113 18.5 F07/F10
4" 98 203 240 315 19 200 135 18.5 F07/F10
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要二片式高平臺球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥(材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄)
  • 超薄球閥
  • 球閥
    超薄球閥(材質不銹鋼、法蘭連接、超薄式球閥、帶手柄)
  • 法蘭球閥
  • 球閥
    法蘭球閥(材質不銹鋼、法蘭連接、國標尺寸、帶手柄)
  • 高壓球閥
  • 球閥
    高壓球閥(材質A105、鍛造、二段式球閥、帶手柄)
  • 三通保溫球閥
  • 球閥
    三通保溫球閥(材質不銹鋼、法蘭連接、保溫型、帶手柄)
  • V型球閥
  • 球閥
    V型球閥(材質碳鋼、法蘭連接、耐磨型、帶安裝支架)
  • 三片式焊接球閥
  • 球閥
    三片式焊接球閥(材質不銹鋼、三片式、對焊連接、帶手柄)
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥(材質不銹鋼、法蘭連接、三片式、帶手柄)

二片式高平臺球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

二片式高平臺球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
