上海川滬閥門有限公司

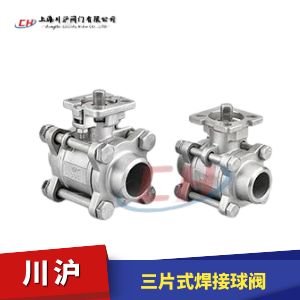

三片式焊接球閥圖片
閥體材質 304不銹鋼、316不銹鋼
公稱通徑 DN6~100mm
公稱壓力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

三片式焊接球閥 型號:Q61F/Q61PPL

三片式焊接球閥用于1000PSI壓力的各種管路上,用于截斷或接通管路中的介質。免支架安裝,可以和電動執行器或氣動執行器進行直接連接,也可以在軸上安裝手柄,實現手動功能。閥芯O型結構適合切斷場合使用,閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度,選擇合適的閥座。

執行機構選型
三片式焊接球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動三片式焊接球閥(開關型和調節型控制信號4-20mA)和氣動三片式焊接球閥(開關型和調節型控制信號4-20mA)

三片式焊接球閥 零部件參數

序號
Number
零件名稱
Name
材質
Material
1 閥蓋
cap
A351?CF8 A351?CF8M A216?WCB
2 密封線
sealing?line
PTFE PTFE PTFE
3 閥座
valve?seat
PTFE PTFE PTFE
4 球體
sphere
SS304 SS316 SS304
5 閥體
valve?body
A351?CF8 A351?CF8M A216?WCB
6 螺栓
bolt
SS304 SS304 SS304
7 彈墊
spring?pad
SS304 SS304 SS304
8 螺母
nut
SS304 SS304 SS304
9 閥桿
stem
SS304/SS316 SS316 SS304/SS316
10 減磨墊
Anti-wear?pads
PTFE PTFE PTFE
11 填料
filer
PTFE PTFE PTFE
12 壓蓋
gland
SS304 SS304 SS304
13 手柄
handle
SS304 SS304 SS304
14 彈墊
spring?pad
SS304 SS304 SS304
15 螺母
nut
SS304 SS304 SS304

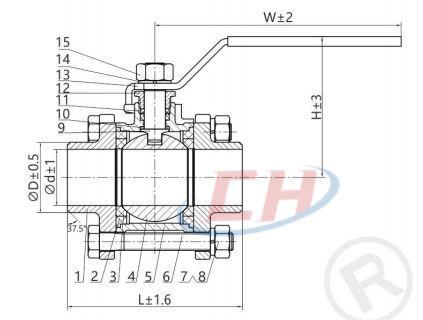

三片式焊接球閥 結構圖

三片式焊接球閥結構圖

三片式焊接球閥 安裝尺寸

SIZE d D L H W
1/2" DN15 15 22 71 50 95
3/4" DN20 20 26.5 78 60 110
1" DN25 25 31.2 92 66 125
1-1/4" DN32 32 39.3 101.5 78 135
1-1/2" DN40 38 47.2 111 85 140
2" DN50 49 57.2 137.5 95 165
2-1/2" DN65 64 74 178 123 220
3" DN80 78 90.3 198 140 220
4" DN100 98 111 242 156 300
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要三片式焊接球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥(材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄)
  • 超薄球閥
  • 球閥
    超薄球閥(材質不銹鋼、法蘭連接、超薄式球閥、帶手柄)
  • 法蘭球閥
  • 球閥
    法蘭球閥(材質不銹鋼、法蘭連接、國標尺寸、帶手柄)
  • 高壓球閥
  • 球閥
    高壓球閥(材質A105、鍛造、二段式球閥、帶手柄)
  • 三通保溫球閥
  • 球閥
    三通保溫球閥(材質不銹鋼、法蘭連接、保溫型、帶手柄)
  • V型球閥
  • 球閥
    V型球閥(材質碳鋼、法蘭連接、耐磨型、帶安裝支架)
  • 三片式焊接球閥
  • 球閥
    三片式焊接球閥(材質不銹鋼、三片式、對焊連接、帶手柄)
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥(材質不銹鋼、法蘭連接、三片式、帶手柄)

三片式焊接球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

三片式焊接球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
