方體三通球閥

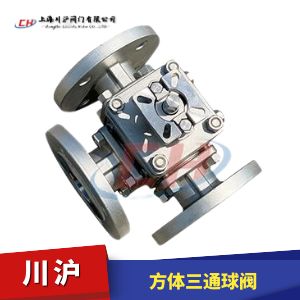

方體三通球閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN25~100mm
公稱壓力 PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

方體三通球閥 型號：Q44/Q45F/Q44/Q45PPL

方體三通球閥用于控制三通介質流向，解決對管道介質流向分配問題。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。三通球閥閥芯結構有L型和T型2種方式，可以用來分配不同的流向。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
方體三通球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動方體三通球閥（開關型和調節型控制信號4-20mA）和氣動方體三通球閥（開關型和調節型控制信號4-20mA）

方體三通球閥 零部件參數

NO 名稱
Part?name 		材質表
Material
1 閥蓋
Bonnet 		A351?CF8 A351?CF8M A216?WCB
2 密封線一
Gasket— 		PTFE/RPTFE
3 密封環
Seat?shelf 		A351?CF8 A351?CF8M A216?WCB
4 球體
Ball 		SUS304/SUS316
5 閥體
Body 		A351?CF8 A351?CF8M A216?WCB
6 密封圈
Seat 		PTFE/RPTFE/PPL/PEEK
7 密封線二
Gasket二 		PTFE/RPTFE
8 螺栓
Bolt 		SUS304
9 防靜電彈簧
Anti?static?decice 		SUS304
10 閥桿
Stem 		SUS304/SUS316
11 減磨墊
Stem?washer 		PTFE/RPTFE
12 O型圈
O-ring 		FKM/VITON
13 V型填料
V-ring?packing 		PTFE/RPEFE
14 壓蓋
Gland 		SUS304
15 碟簧
Spring 		SUS301
16 定位螺釘
Stop?bolt 		SUS304
17 閥桿螺母
Stem?nut 		SUS304
18 防松蓋
Stop?lock?cap 		SUS304
19 墊片
Washer 		SUS304
20 手柄
Handle 		SUS304
21 封蓋
Capping 		A351?CF8 A351?CF8M A216?WCB

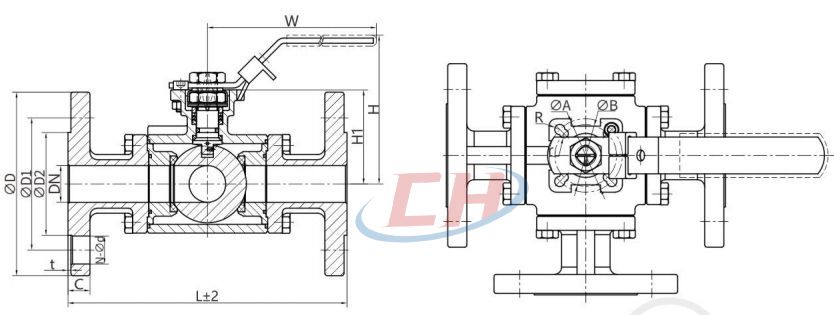

方體三通球閥 結構圖

方體三通球閥結構圖

方體三通球閥 國標三通、四通球閥 安裝尺寸

SIZE DN L D D1 D2 t C N- φd H H1 W A B R r
DN15 15 152 95 65 45 2 16 4- φ14 75 44 134 42 36 3 3
DN20 20 167 105 75 55 2 18 4- φ14 90 56.5 134 50 42 3.5 3
DN25 25 190 115 85 65 2 18 4- φ14 102 64 170 50 42 3.5 3
DN32 32 208 140 100 78 2 18 4- φ18 124 78 215 70 50 4.5 3.5
DN40 38 230 150 110 85 3 18 4- φ18 150 96 300 102 70 6 5
DN50 50 254 165 125 100 3 20 4- φ18 158 100 300 102 70 6 5

方體三通球閥 美標三通、四通球閥 安裝尺寸

SIZE DN L D D1 D2 t C N- φd H H1 W A B R r
1/2" 15 152 90 60.5 35 2 10 4- φ16 75 44 134 42 36 3 3
3/4" 20 167 100 70 43 2 11 4- φ16 90 56.5 134 50 42 3.5 3
1" 25 190 110 79.5 51 2 12 4- φ16 102 64 170 50 42 3.5 3
1-1/4" 32 208 115 89 63.5 2 13 4- φ16 124 78 215 70 50 4.5 3.5
1-1/2" 38 230 125 98.5 73 2 15 4- φ16 150 96 300 102 70 6 5
2 " 50 254 150 120.5 92 2 16 4- φ19 158 100 300 102 70 6 5

方體三通球閥 日標三通、四通球閥 安裝尺寸

SIZE DN L D D1 D2 t C N- φd H H1 W A B R r
1/2" 15 152 95 70 52 1 12 4- φ15 75 44 134 42 36 3 3
3/4" 20 167 100 75 58 1 14 4- φ15 90 56.5 134 50 42 3.5 3
1" 25 190 125 90 70 1 14 4- φ19 102 64 170 50 42 3.5 3
1-1/4" 32 208 135 100 80 2 16 4- φ19 124 78 215 70 50 4.5 3.5
1-1/2" 38 230 140 105 85 2 16 4- φ19 150 96 300 102 70 6 5
2 " 50 257 155 120 100 2 16 4- φ19 158 100 300 102 70 6 5

方體三通球閥 三通流向

方體三通球閥三通流向
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要方體三通球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥（材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄）
  • 超薄球閥
  • 球閥
    超薄球閥（材質不銹鋼、法蘭連接、超薄式球閥、帶手柄）
  • 法蘭球閥
  • 球閥
    法蘭球閥（材質不銹鋼、法蘭連接、國標尺寸、帶手柄）
  • 高壓球閥
  • 球閥
    高壓球閥（材質A105、鍛造、二段式球閥、帶手柄）
  • 三通保溫球閥
  • 球閥
    三通保溫球閥（材質不銹鋼、法蘭連接、保溫型、帶手柄）
  • V型球閥
  • 球閥
    V型球閥（材質碳鋼、法蘭連接、耐磨型、帶安裝支架）
  • 方體三通球閥
  • 球閥
    方體三通球閥（材質不銹鋼、三片式、對焊連接、帶手柄）
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥（材質不銹鋼、法蘭連接、三片式、帶手柄）

方體三通球閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

方體三通球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
