上海川滬閥門有限公司

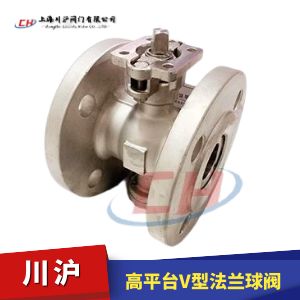

高平臺V型法蘭球閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN15~200mm
公稱壓力 PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)合金鋼密封(-29-+425℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

高平臺V型法蘭球閥 型號:Q40H/Q40F

高平臺V型法蘭球閥是特殊類型球閥,它的關閉件是球缺體上開有V字型開口,V型開口具有鋒利的刃口,在球體回轉過程中,與閥座之間形成剪切作用,對介質具有強有力的切斷力,球缺體的V型開口與閥座流道形成一個扇形區域,在回轉過程中可改變流道截面積,形成對介質的精確調節,它是一種角回轉的調節閥,其密封性能與普通球閥相同,使它同時具備調節和開關兩種功能。免支架安裝,可以和電動執行器或氣動執行器進行直接連接,也可以在軸上安裝手柄,實現手動功能。三通球閥閥芯結構有L型和T型2種方式,可以用來分配不同的流向。根據不同的介質和介質的溫度,選擇合適的閥座。

執行機構選型
高平臺V型法蘭球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動高平臺V型法蘭球閥(開關型和調節型控制信號4-20mA)和氣動高平臺V型法蘭球閥(開關型和調節型控制信號4-20mA)

高平臺V型法蘭球閥 零部件參數

序號No 零件PARTS 材料MATERIAL
1 閥體 CF8
2 球體 304+HCr
3 閥桿 F304
4 軸套 304+復合材料
5 填料墊 304
6 填料 柔性石墨
7 填料壓板 CF8
8 外六角螺栓 不銹鋼
9 底蓋 CF8
10 下軸 F304
11 軸套 304+復合材料
12 纏繞墊 304+石墨
13 內六角螺栓 不銹鋼
14 閥座 304+NI55
15 O型圈 Viton
16 石墨閥座圈 柔性石墨
17 壓圈 F304
18 碟簧 17-7PH
19 雙頭螺柱 不銹鋼
20 定位片 不銹鋼

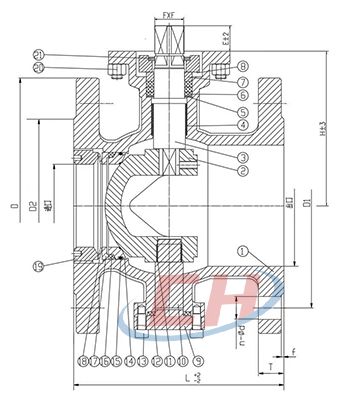

高平臺V型法蘭球閥 結構圖

高平臺V型法蘭球閥結構圖

高平臺V型法蘭球閥 安裝尺寸

公稱通徑 DN(mm) L 進口 出 口 D D1 D2 f T n-d FXF E H 支架尺寸
15 102 15 29 95 65 45 2 16 4-014 11X11 14 72 F05
20 102 15 29 105 75 58 2 18 4- φ14 11X11 14 72 F05
25 102 20 36 115 85 68 2 18 4-014 11X11 14 72 F05
32 114 25 42 140 100 78 2 18 4- φ18 11X11 14 76 F05
40 114 32 48 150 110 88 2 18 4- φ18 11X11 14 78 F05
50 124 40 64 165 125 102 2 20 4- φ18 14X14   96 F05XF07
65 145 50 79 185 145 122 2 20 8-018 14X14 17 104 F05XF07
80 165 65 95 200 160 138 2 20 8-018 17X17 20 121 F07XF10
100 194 76 110 220 180 158 2 20 8-018 17X17 20 130 F07XF10
125 210 98 135 250 210 188 2 22 8-018 17X17 20 145 F07XF10
150 229 120 165 285 240 212 2 22 8-022 27X27 30 185 F12XF14
200 243 150 210 340 295 268 2 24 12-022 27X27 30 222 F14XF16
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要高平臺V型法蘭球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥(材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄)
  • 超薄球閥
  • 球閥
    超薄球閥(材質不銹鋼、法蘭連接、超薄式球閥、帶手柄)
  • 法蘭球閥
  • 球閥
    法蘭球閥(材質不銹鋼、法蘭連接、國標尺寸、帶手柄)
  • 高壓球閥
  • 球閥
    高壓球閥(材質A105、鍛造、二段式球閥、帶手柄)
  • 三通保溫球閥
  • 球閥
    三通保溫球閥(材質不銹鋼、法蘭連接、保溫型、帶手柄)
  • V型球閥
  • 球閥
    V型球閥(材質碳鋼、法蘭連接、耐磨型、帶安裝支架)
  • 高平臺V型法蘭球閥
  • 球閥
    高平臺V型法蘭球閥(材質不銹鋼、三片式、對焊連接、帶手柄)
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥(材質不銹鋼、法蘭連接、三片式、帶手柄)

高平臺V型法蘭球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

高平臺V型法蘭球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
