上海川滬閥門有限公司

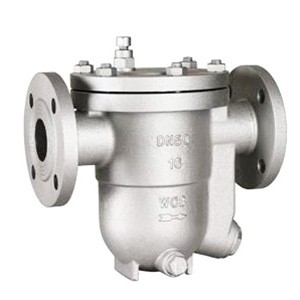

浮球式疏水閥圖片

浮球式疏水閥 型號:CS41H

浮球式蒸汽疏水閥,用于蒸汽加熱設備、蒸汽管網和凝結水回收系統,它能迅速、自動、連續地排除凝結水,有效地阻止蒸汽泄漏。
工作原理:自由浮球式蒸汽疏水閥利用浮力原理,浮球根據凝結水量的多少,隨水位的變化而作升降,自動調節閥座孔的開度,連續排放凝結水,當凝結水停止進入時,浮球降的底部,回到關閉位置,排水停止,由于排水閥座孔總是在凝結水位以下,形成水封、水、氣自然分離,達到無蒸汽泄漏。

浮球式疏水閥 技術參數

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥零部件材料

型號 閥體材料
CS41H-16 鑄鐵
CS41H-16C 碳鋼
CS41H-25 碳鋼
CS41H-40 碳鋼

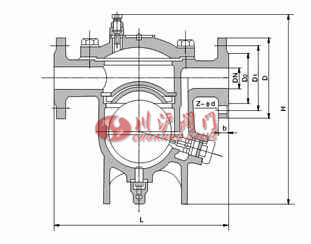

浮球式疏水閥 結構圖

浮球式疏水閥結構圖

浮球式疏水閥 外形尺寸

CS41H-16、CS41H-16(Ⅱ)型自由浮球式蒸汽疏水閥主要外形及結構尺寸(mm)
CS41H-16 CS41H-16(Ⅱ)
DN 15 20 DN 25
D 170 200 L 310
H 127 142 H 240
h 80 90 h 178
重量/kg 3.5 4.5 重量/kg 15
CS41H-16C CS41H-40(Ⅰ)、CS41H-16C CS41H-40(Ⅱ)型自由浮球式蒸汽疏水閥主要外形及結構尺寸(mm)
CS41H-16C CS41H-40(Ⅰ) CS41H-16C CS41H-40(Ⅱ)
DN 15 20 25 DN 25 40 50
L 230 230 230 D 320 320 320
H 220 220 220 H 295 295 295
h 150 150 150 h 210 210 210
重量/kg 10 10.5 11 重量/kg 24 25 26
CS41H-16C CS41H-40(Ⅲ)、CS41H-16C CS41H-40(Ⅳ)型自由浮球式蒸汽疏水閥主要外形及結構尺寸(mm)
CS41H-16C CS41H-40(Ⅲ) CS41H-16C CS41H-40(Ⅳ)
DN 50 65 80 DN 80 100
L 430 430 430 D 580 580
H 410 410 410 H 540 540
h 290 290 290 h 390 390
重量/kg 80 83 86 重量/kg 130 137
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要浮球式疏水閥產品詳細樣本。

浮球式疏水閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

浮球式疏水閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求

  • 內螺紋疏水閥
  • 內螺紋疏水閥
    內螺紋疏水閥(材質碳鋼、內螺紋連接、用于蒸汽加熱設備、蒸汽管網和凝結水回收系統)
  • 法蘭式疏水閥
  • 法蘭式疏水閥
    法蘭式疏水閥(材質碳鋼、法蘭連接、用于蒸汽加熱設備、蒸汽管網和凝結水回收系統)
  • 浮球式疏水閥
  • 浮球式疏水閥
    浮球式疏水閥(材質碳鋼、法蘭連接、用于蒸汽加熱設備、蒸汽管網和凝結水回收系統)
  • 不銹鋼疏水閥
  • 不銹鋼疏水閥
    不銹鋼疏水閥(材質不銹鋼、法蘭連接、用于蒸汽加熱設備、蒸汽管網和凝結水回收系統)
疏水閥說明書 下載
