上海川滬閥門有限公司

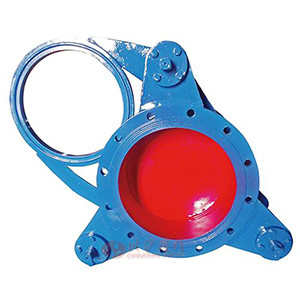

手動盲板閥圖片

手動盲板閥 型號:FC43X

手動盲板閥由左閥體、右閥體、中閥體、連接螺桿(三根)組成。用扳手旋轉連接螺桿,使左右閥體完成夾緊和松開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。手動盲板閥具有結構簡單,重量輕,性能可靠,操作方便等特點。本閥為短結構系列,橡膠密封圈分別安裝在左、右閥體上。
手動盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中,尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板,以縮短檢修時間或方便連接新的管路。

手動盲板閥性能規范

公稱壓力MPa 0.25 0.15 0.10 0.05
密封試驗壓力MPa 0.275 0.165 0.11 0.055
強度試驗壓力MPa 0.40 0.225 0.15 0.075
適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
<120 <250 <300
適用介質 煤氣等有毒、有害、易燃氣體
采用標準 連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
主要零部件材料 閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

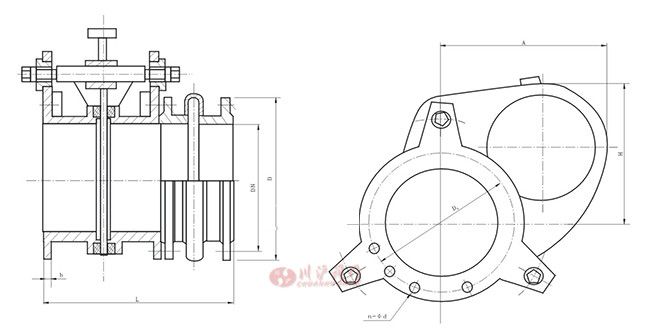

手動盲板閥結構圖

手動盲板閥結構圖

手動盲板閥安裝尺寸

DN D D1 b n-φd 短系列 L
100 210 170 12 4-φ18 210
150 265 225 14 8-φ18 210
200 320 280 14 8-φ18 230
250 375 335 14 12-φ18 250
300 440 395 16 12-φ22 270
350 490 445 16 12-φ22 290
400 540 495 16 16-φ22 310
450 595 550 20 16-φ22 330
500 645 600 20 20-φ22 350
600 755 705 20 20-φ26 370
700 860 810 20 24-φ26 390
800 975 920 22 24-φ30 410
900 1075 1020 22 24-φ30 430
1000 1175 1120 22 28-φ30 450
1200 1375 1320 22 32-φ30 470
1400 1575 1520 26 36-φ30 490
1500 1675 1620 26 36-φ30 510
1600 1790 1730 26 40-φ30 530
1800 1990 1930 26 44-φ30 550
2000 2190 2130 26 48-φ30 570
由于產品改進技術創新參數可能有一定變化,公司不另行通知,咨詢和索要手動盲板閥產品詳細樣本。
  • 電動煙氣蝶閥
  • 冶金閥門
    電動煙氣蝶閥(閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節)
  • 電動百葉閥
  • 電動百葉閥
    電動百葉閥(閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量)
  • 盲板閥
  • 冶金閥門
    盲板閥(閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中)
  • 泄爆閥
  • 冶金閥門
    泄爆閥(閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體)
冶金閥門說明書 下載

手動盲板閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

手動盲板閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
