上海川滬閥門有限公司

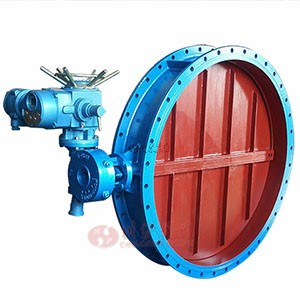

電動通風蝶閥圖片

電動通風蝶閥 型號:CHD941W

電動通風蝶閥是為垂直板式中線蝶閥,閥體材質選用碳鋼或不銹鋼材料卷焊而成,適合低壓、大口徑、通風或尾氣處理場合使用,與多回傳型電動執行器相連接后,可以控制閥門的開關或者調節(輸入輸出信號4-20mA)管道介質流量大小。 具有特點:1、對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用;2、具有耐磨性好、工作穩定可靠、操作方便;3、泄漏率小、使用壽命長、安裝維修方便;4、適用于低壓差、大口徑、大流量場合,

電動通風蝶閥性能規范

公稱壓力(MPa) 0.1MPa 介質溫度 -30℃~-1000℃
控制方式 ON-OFF/4-20mA 適用介質 冷熱風、煙氣
介質流速 25m/s 泄漏率 1~5%

電動通風蝶閥零部件材質

零件名稱 閥體 閥板 閥軸
材料 Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼 Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼 碳鋼、不銹鋼

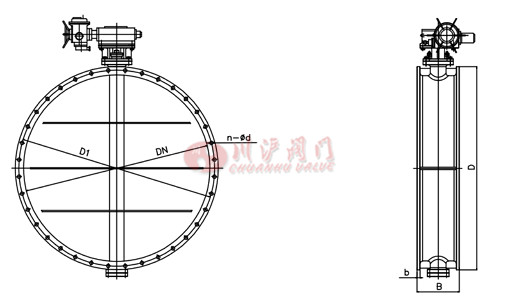

電動通風蝶閥結構圖

電動通風蝶閥結構圖

電動通風蝶閥安裝尺寸

DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36
由于產品改進技術創新參數可能有一定變化,公司不另行通知,咨詢和索要電動通風蝶閥產品詳細樣本。
  • 電動煙氣蝶閥
  • 冶金閥門
    電動煙氣蝶閥(閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節)
  • 電動百葉閥
  • 電動百葉閥
    電動百葉閥(閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量)
  • 盲板閥
  • 冶金閥門
    盲板閥(閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中)
  • 泄爆閥
  • 冶金閥門
    泄爆閥(閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體)
冶金閥門說明書 下載

電動通風蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

電動通風蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
